Предупреждение! Помните, что вырабатываемая в процессе износа фрикционных накладок пыль может содержать крайне вредный для здоровья человека асбест! Ни в коем случае не сдувайте пыль сжатым воздухом. Не используйте для промывки компонентов сцепления растворители на нефтяной основе - применяйте только специальный очиститель для тормозных механизмов или чистый метиловый спирт. Использованную протирочную ветошь следует сложить в герметично закрываемую емкость.
Несмотря на то, что некоторые новые фрикционные материалы не содержат асбест, в ходе выполнения процедур обслуживания сцепления следует исходить из предположения, что асбест в них все же имеется.
Снятие
1. Если силовой агрегат не снят с автомобиля и не расчленен, доступ к сборке сцепления может обеспечен путем демонтажа коробки передач.

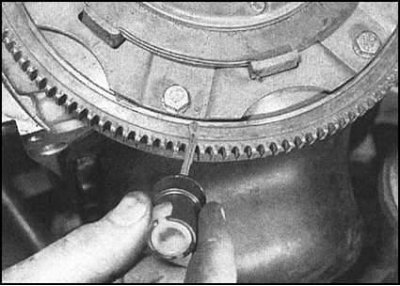

2. Прежде чем приступать к разборке сцепления, пометьте посадочное положение корзины сцепления на маховике мелом или маркером.
3. Двигаясь в диагональном порядке, в несколько приемов (по пол-оборота за подход) равномерно ослабьте болты крепления корзины к маховику настолько, чтобы появилась возможность выворачивания их вручную.

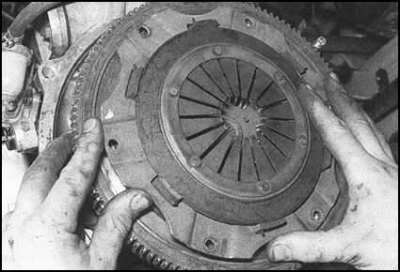

4. Поддев, снимите сборку корзины с направляющих штифтов, ...

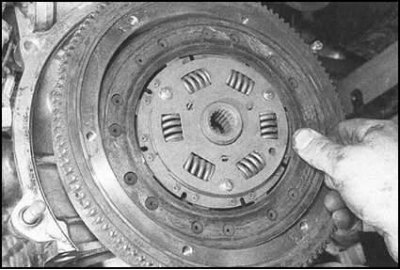

...затем снимите фрикционный диск. Постарайтесь запомнить правильное установочное положение фрикционного диска.
Проверка состояния
Примечание. Ввиду трудоемкости процедур снятия и установки сборки обычно принято производить замену фрикционного диска, корзины и выжимного подшипника в комплекте, даже если изношен лишь один из компонентов. Строго говоря, заменять сборку сцепления разумно в профилактическом порядке каждый раз при демонтаже коробки передач/двигателя.
1. Снимите сборку сцепления.
2. Перед выполнением чистки компонентов ознакомьтесь с предупреждением в начале настоящего Раздела. Работая в хорошо вентилируемом помещении, а лучше - на открытом воздухе, тщательно очистите компоненты, протерев их чистой ветошью, смоченной в специальном очистителе для компонентов тормозных механизмов или метиловом спирте.
3. Оцените степень износа фрикционных накладок, проверьте их на наличие признаков механических повреждений или следов замасливания. В случае выявления трещин, следов перегрева, глубоких царапин, масляных пятен или других дефектов фрикционный диск подлежит замене в сборе. Изготовители автомобилей (компания Skoda) не выдвигает никаких по предельной толщине фрикционных накладок диска сцепления. Принято считать, что головки заклепок должны быть утоплены ниже поверхности накладок не менее чем на 3 мм.
4. Если фрикционные накладки находятся в рабочем состоянии, оцените степень износа шлицов ступицы диска, проверьте состояние и прочность посадки торсионных пружин и заклепок. В случае выявления дефектов диск подлежит замене.
Оригинал статьи найдёте на ресурсе skodabook
5. Если фрикционные накладки оказываются загрязнены маслом, проверьте состояние левого сальника коленчатого вала. Кроме того, источником утечек масла может являться стык поддонка картера с блоком двигателя, а также первичный вал коробки передач. Замените дефектные уплотнительные компоненты прежде чем приступать к установке нового фрикционного диска.
6. Проверьте сборку корзины на наличие признаков механических повреждений. Потрясите нажимной диск, проверяя прочность посадки заклепок. Удостоверьтесь в отсутствии следов перегрева обечаек крепления нажимного диска к корзине. В случае выявления повреждений, признаков износа или ослабевания развиваемого усилия диафрагменной пружины замените сборку корзины.
7. Проверьте состояние контактных поверхностей маховика и фрикционного диска - они должны быть абсолютно плоскими, чистыми и свободными от каверн, глубоких царапин и задиров. Мелкие дефекты может быть устранены путем обработки поверхности мелкозернистой наждачной бумагой. В более серьезных случаях замените дефектный компонент.
8. Проверьте свободу вращения выжимного подшипника. Оцените состояние его рабочей поверхности. В случае выявления глубоких царапин, каверн, задиров и прочих повреждений замените подшипник.
Установка
1. При сборке удостоверьтесь в исправности состояния контактных поверхностей фрикционного диска и маховика. С новых компонентов тщательно удалите следы консерванта.
2. Смажьте шлицы фрикционного диска сцепления тонким слоем высокотемпературной смазки типа Kluber Microlube GL202, GL261 или GL262, либо Mobil lithium 932 или 933. Постарайтесь не допустить попадания смазки на фрикционные накладки. Избыток смазки снимите.
3. Установите фрикционный диск подпружиненной стороной ступицы в сторону от маховика. На некоторых дисках предусмотрена специальная маркировка, позволяющая определить, какой стороной к маховику его следует устанавливать.
4. Установите сборку корзины сцепления. При установке старой корзины проследите за совмещением нанесенных в процессе демонтажа посадочных меток. Вверните крепежные болты и затяните их, пока только от руки, чтобы оставалась возможность корректировки положения сборки.
5. Теперь необходимо отцентрировать фрикционный диск, чтобы при установке коробки передач шлицы цапфы первичного вала попали в центр ступицы диска.
6. Для центровки проденьте отвертку или другой подходящий стержень в отверстие в торце коленчатого вала. Теперь фрикционный диск может быть отцентрирован по отношению к валу. Альтернативно можно воспользоваться специальным инструментом, что позволяет в значительной мере сократить связанные с подгонкой временные затраты. Инструмент может быть изготовлен в домашних условиях из подходящего металлического стержня или деревянного бруска, плотно садящихся в отверстие в торце коленчатого вала. В месте продевания стержня в ступицу на него следует намотать скотч, обеспечив плотность посадки в ступичном отверстии.

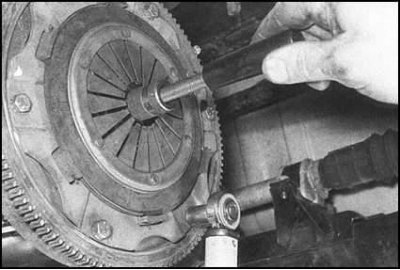

7. Закончив центрирование фрикционного диска, затяните болты крепления корзины с требуемым усилием - действуйте в диагональном порядке, затягивание производите равномерно, в несколько приемов.
8. Установите на место сборку коробки передач (см. Раздел Снятие и установка коробки передач).
