Dôležité: Stlačením tlačidla -auto- sa vynulujú všetky nastavenia, ktoré sa líšia od automatického režimu prevádzky. V režime "ECON" je kompresor klimatizácie nakonfigurovaný tak, aby dodával takmer nulové množstvo chladiacej kvapaliny. V tomto režime je tiež elektronicky riadený systém kúrenia a vetrania.
Prevádzkový režim ovládacej a zobrazovacej jednotky klimatizácie/Climatronicu "E87" s ovládacou jednotkou Climatronicu "J255"
1 - Ovládací gombík ventilátora; 2 - Ukazovateľ teploty vonkajšieho vzduchu, ak rýchlosť vozidla klesne pod 15 km/h a teplota chladiacej kvapaliny je vyššia ako 70°C, zobrazená hodnota sa nezmení. Preto sa skutočná nameraná teplota vonkajšieho vzduchu nezobrazuje, pretože pri nízkych rýchlostiach môže byť jej meranie nepresné v dôsledku sálavého tepla z motora.; 3 - Indikátor stupňa ventilátora; 4 - Indikátor pripojenia diagnostického, meracieho a informačného systému vozidla; 5 - Indikátor odmrazovania čelného skla; 6 - Kontrolka režimu recirkulácie vzduchu; 7 - Ukazovateľ smeru prúdenia vzduchu; 8 - Ukazovateľ zvolenej teploty vzduchu vo vnútri vozidla, prepínanie zo stupňov Celzia na stupne Fahrenheita a naopak: - stlačte tlačidlo -econ- "12" a potom stlačte tlačidlo -auto- "16", na displeji sa zobrazí príslušná jednotka merania teploty.; 9 - Otočný gombík na nastavenie teploty vzduchu vo vnútri vozidla; 10 - Tlačidlo čerstvého/cirkulujúceho vzduchu; 11 - Indikátor prevádzkového režimu; 12 - Stlačte tlačidlo -econ-, stlačením tlačidla -econ- sa kompresor klimatizácie nastaví tak, aby dodával takmer nulové množstvo chladiacej kvapaliny, v tomto režime je elektronicky regulovaný aj systém kúrenia a vetrania; 13 - Tlačidlo pre prúdenie vzduchu do oblasti hlavy; 14 - Stlačte tlačidlo pre prúdenie vzduchu do hornej časti tela; 15 - Stlačte tlačidlo pre prúdenie vzduchu do priestoru pre nohy; 16 - Tlačidlo -auto-, po stlačení tlačidla -auto- zariadenie Climatronic automaticky udržiava zvolenú teplotu vzduchu v karosérii (kabíne), automaticky sa mení teplota nasávaného a vyfukovaného vzduchu, otáčky ventilátora a rozloženie vzduchu.; 17 - Snímač teploty prístrojového panela "G56" a snímač teploty ventilátora "V42"; 18 - Tlačidlo na odmrazovanie čelného skla
Dôležité: Ak dôjde k poruche snímača teploty prístrojového panela "G56" alebo snímača teploty ventilátora "V42", je potrebné vymeniť riadiacu a zobrazovaciu jednotku klimatizácie/Climatronicu "E87".
Demontáž a montáž ovládacej a zobrazovacej jednotky klimatizácie/Climatronicu "E87" s ovládacou jednotkou Climatronicu "J255"
Dôležité: Riadiaca jednotka Climatronic - J255- a ovládacia a zobrazovacia jednotka klimatizácie/Climatronic "E87" tvoria jeden nerozoberateľný diel.

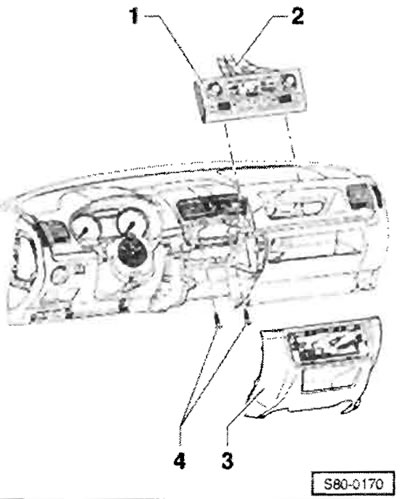

Vytiahnite kľúč zo zapaľovania a vypnite všetky elektrické spotrebiče. Odstráňte strednú časť prístrojovej dosky "3". Odskrutkujte skrutky "4" (1 Nm), aby ste uvoľnili riadiacu jednotku klimatizácie z prístrojovej dosky smerom k sebe.
Odpojte zástrčkový konektor "2". Inštalácia sa vykonáva v opačnom poradí. V tomto prípade je potrebné dodržiavať nasledujúce pokyny: Ak bolo ovládacie zariadenie klimatizácie zmenené, musí byť nainštalované do pôvodnej polohy.
