Dôležité: V závislosti od konštrukčného stavu sa na vstupnej časti chladiča ATF nachádza plastová trubica, ktorú je potrebné počas inštalácie znova nainštalovať.

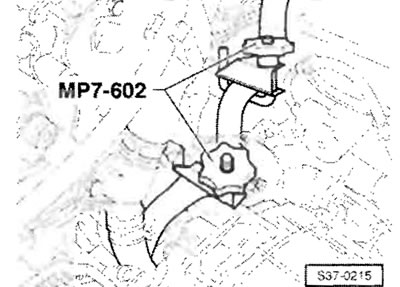

Po uzavretí hadíc chladiča ATF svorkami "MP7-602 (3094)" ich demontujte z chladiča ATF.

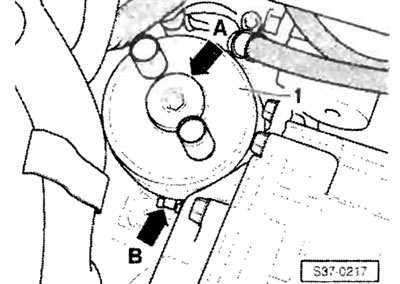

Odstráňte chladič automatickej prevodovky "1" z prevodovky označenej "šípkou A".
Inštalácia
Inštalácia sa vykonáva v opačnom poradí krokov. V tomto prípade je potrebné dodržiavať nasledujúce pokyny. Vymeňte tesniace O-krúžky chladiča ATF.
Tanierová pružina musí byť nainštalovaná tak, aby dosadala na podložku a aby konvexná strana tanierovej pružiny smerovala nahor. Pri inštalácii chladiča ATF vložte západku "šípka B" do vybrania v telese prevodovky.
| Detaily dizajnu | Nm |
| Chladič kvapaliny ATF v prevodovke | 36 |
Namontujte hadice chladiča ATF podľa označení. Skontrolujte hladinu chladiacej kvapaliny. Následne by sa mala skontrolovať hladina kvapaliny ATF a v prípade potreby by sa mala kvapalina ATF doplniť.

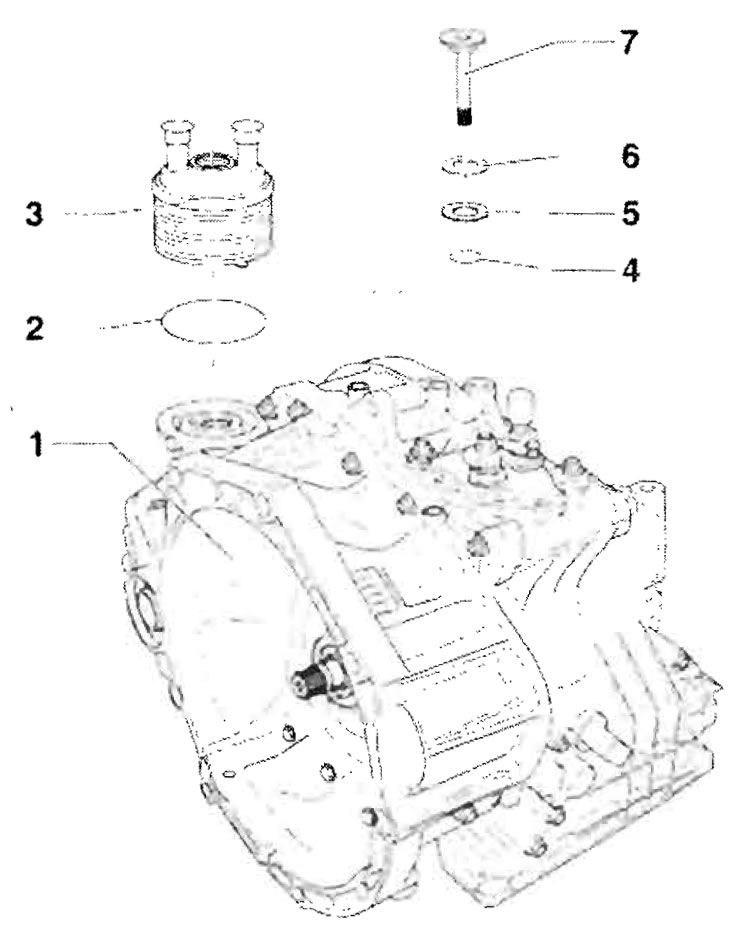

Chladič ATF - Prehľad dielov
1 - Skriňa prevodovky; 2 - -.O-krúžok, vymeňte; 3 - Výmenník tepla na chladenie kvapaliny ATF; 4 - Tesniaci O-krúžok, vymeniť; 5 - Podložka; 6 - Tanierová pružina. Montážna poloha: Mala by byť vedľa podložky poz. 5, vonkajšia konvexná strana tanierovej pružiny by mala smerovať nahor; 7 – 36 Nm

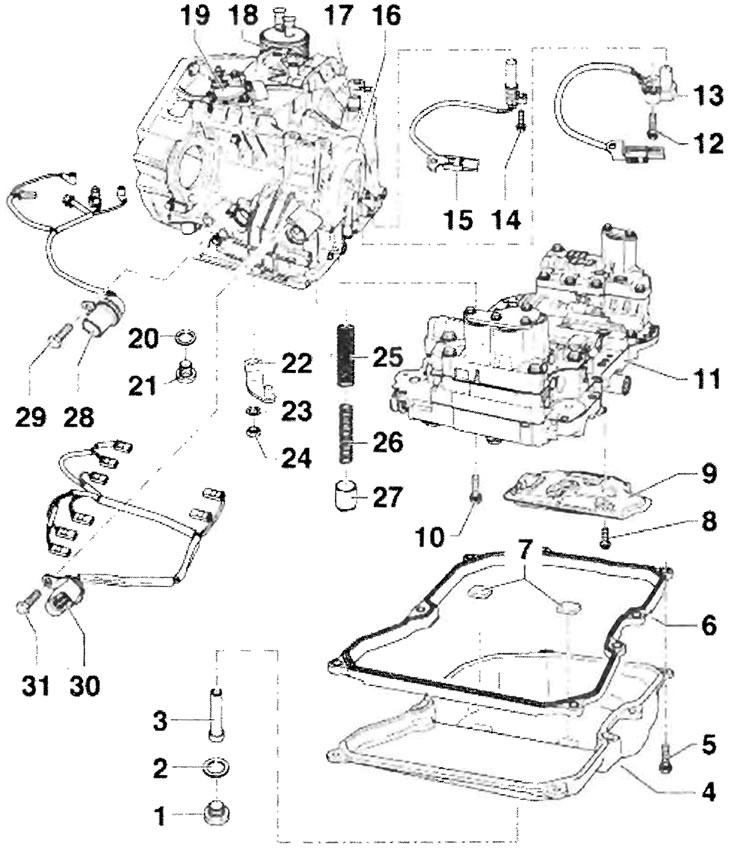

Olejová vaňa, olejové sitko, teleso ventilu a vnútorné káblové zväzky - prehľad dielov
1 - Závitová zátka na kontrolu hladiny kvapaliny ATF M10 - 27 Nm, vymeňte tesniaci krúžok - poz. 2, skontrolujte hladinu kvapaliny ATF a v prípade potreby ju doplňte; 2 - O-krúžok, vymeňte; 3 - Obtoková rúrka -2 Nm, zaskrutkovať do olejovej vane pomocou 5 mm imbusového kľúča; 4 - Olejová vaňa; 5 – 7 Nm, 8 kusov na upevnenie olejovej vane s tesnením olejovej vane k skrini prevodovky; 6 - Tesnenie; 7 - Magnet, 2 kusy vo výklenkoch olejovej vane, pred pokračovaním v inštalácii ich očistite; 8 – 11 Nm, 3 kusy na upevnenie filtra kvapaliny automatickej prevodovky k ventilovej skrini; 9 - Sieťový filter kvapaliny ATF; 10 - Skrutka M6, 12 kusov rôznych dĺžok na upevnenie ventilovej skrinky na prevodovke, vymeňte, vyberte správny diel; 11 - Ventilová skrinka; 12 – 6 Nm; 13 - Snímač otáčok vstupného hriadeľa prevodovky "G182" s vodičom a dvojkolíkovým konektorom; 14 – 7 Nm; 15 - Snímač otáčok výstupného hriadeľa prevodovky "G195" s vodičom a dvojkolíkovým konektorom; 16 - Skriňa prevodovky; 17 - Zariadenie na odstránenie vzduchu z kvapaliny ATF; 18 - Výmenník tepla na chladenie kvapaliny ATF; 19 - Multifunkčný spínač "F125", kontrolovaný automatickým riadiacim systémom; 20 - O-krúžok, výmena; 21 - Závitová zátka na vypustenie kvapaliny ATF M18 - 40 Nm; 22 - Páka, vnútorný hriadeľ páky predvoľby na ventilovej skrini; 23 - Podložka 10 Nm, pri montáži dodržiavajte polohu; 25 - Veľká pružina; 26 - Malá pružina; 27 - Piest tlmiča; 28 - Kabelový zväzok s osempólovým konektorom a vstavaným snímačom teploty oleja v prevodovke "G93", s O-krúžkom na konektore, vymeniť O-krúžok; 29 – 6 Nm; 30 - Kabelový zväzok so 14-pólovým konektorom, s O-krúžkom na konektore, vymeniť O-krúžok; 31 – 6 Nm
