Obsah: Odstránenie ⬇ Inštalácia ⬇
Odstránenie
1. Odstráňte zvukovoizolačnú vrstvu.

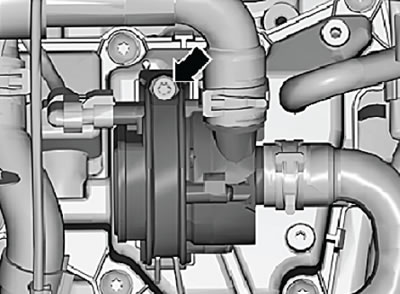

2. Odskrutkujte upevňovaciu skrutku (šípka) znázornenú na obrázku nižšie a potom vyberte a odložte recirkulačné čerpadlo chladiacej kvapaliny.

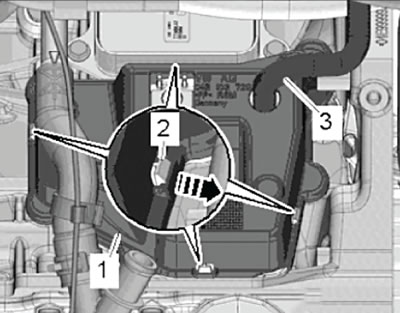

3. Odpojte hadicu vetrania kľukovej skrine (3) znázornenú na obrázku nižšie.
4. Odistite (2) a odstráňte kryt odlučovača oleja (1) systému vetrania kľukovej skrine, ako je znázornené na obrázku nižšie.

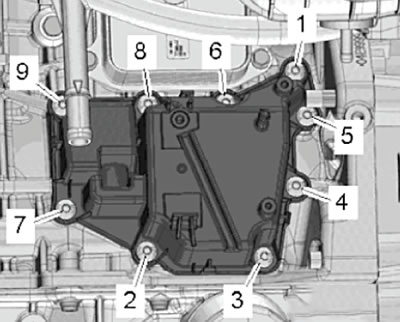

5. Odskrutkujte montážne skrutky postupne od 9 do 1, ako je znázornené na obrázku nižšie.
6. Opatrne vyberte zostavu odlučovača oleja z bloku valcov.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako demontáž.
Poznámka: Pri práci s tesniacimi materiálmi a mazivami je potrebné nosiť ochranné rukavice a okuliare.
1. Z bloku valcov a odlučovača oleja odstráňte všetok zvyšný tmel pomocou špeciálneho rozpúšťadla.
2. Odmastite tesniace plochy.
Pozor: Aby ste zabránili vniknutiu cudzích predmetov a častíc do mazacieho systému, po demontáži odlučovača oleja uzavrite všetky výstupy olejových kanálov.
Poznámka: Skontrolujte dátum spotreby tmelu.
(Zobraziť originál na webovej stránke: www.SKODABOOK.ru)
3. Odrežte hrot dávkovača na obale tesniacej hmoty tak, aby ste vytvorili otvor s priemerom maximálne 1,5 mm.
Pozor: Nenanášajte tmel na spájané povrchy valčekom s priemerom väčším, ako je uvedené vyššie. V opačnom prípade sa môžu olejové kanály upchať.

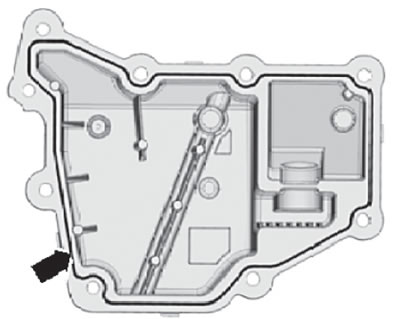

4. Naneste tesniacu hmotu na dosadaciu plochu krytu odlučovača oleja, ako je znázornené na obrázku nižšie (šípka).
5. Nainštalujte odlučovač oleja na blok valcov do piatich minút po nanesení tmelu.

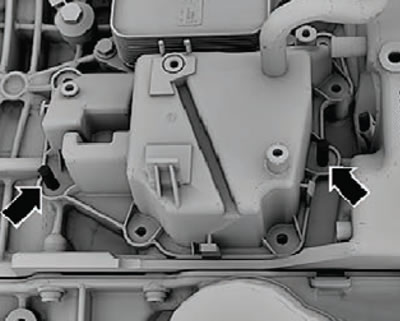

6. Po namontovaní odlučovača na blok valcov zaskrutkujte a utiahnite skrutky rukou a potom odskrutkujte vodiace lišty (šípky) M6x20.

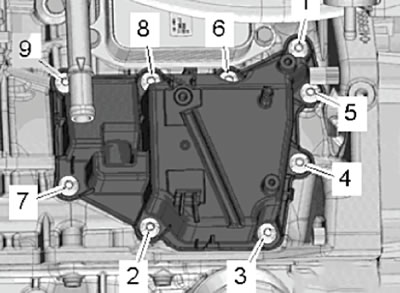

7. Nainštalujte odlučovač oleja na blok valcov a utiahnite jeho upevňovacie skrutky v poradí znázornenom na obrázku nižšie (1...9). Uťahovací moment upevňovacích skrutiek je 9 N·m.
