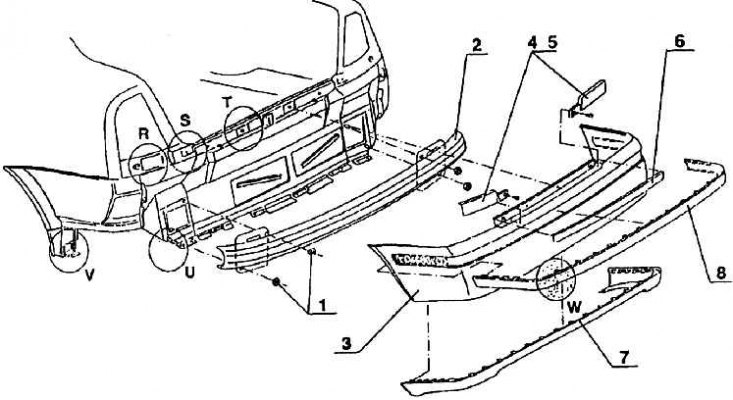

Задний бампер – монтажная развертка
1 – гайка (4х); 2 – задняя поперечная балка в сборе; 3 – задний бампер в сборе; 4, 5 – надставки бампера; 6 – накладка; 7 – спойлер; 8 – бамперная накладка

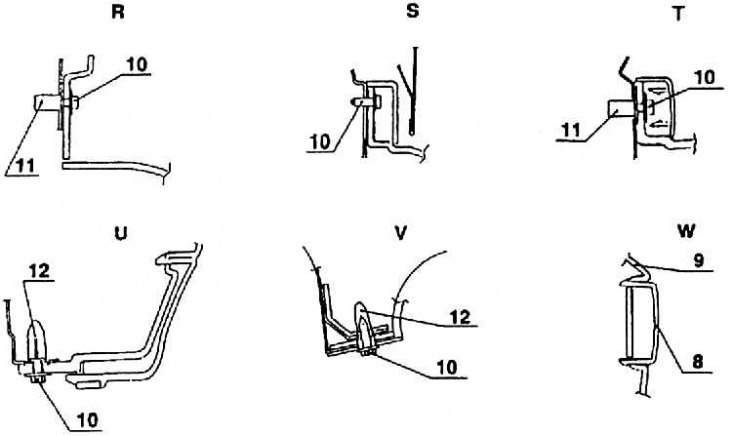

Задний бампер – соединения и монтажный материал
8 – бамперная накладка; 9 – бампер; 10 – болт; 11 – гайка вставная; 12 – пистон
Под задним бампером, аналогично как и под передним, находится стальной каркас.
Стальной каркас, поперечная балка (2) к кузову прикрепляется двумя гайками (1) с каждой стороны. Поверх них прикладывается собственно сам пластмассовый бампер (3), сделанный из того же материала и примерно той же конструкции, что и передний бампер, и также в цвете автомобиля. По всей его нижней части имеется черный пластмассовый спойлер (7), смонтированный еще у изготовителя и прихваченный пластмассовыми пистонами.
Пластмассовый бампер крепится в верхней части шестью болтами. Из них два крайних одновременно прикрепляют надставки бампера (4 и 5), размещенными под групповыми фонарями. Следующие четыре болта после окончания монтажа бампера на автомобиль закрываются пластмассовой накладкой (6). По бокам бампера в углублениях находятся стальные накладки с наваренными гайками и всего двумя болтами с каждой стороны притянуты к кузову; болты устанавливаются из багажного отсека.
В нижней части бампера имеются три болта и еще по одному внизу по бокам. Все болты имеют головку с подкладкой и вкручиваются в пластмассовые гайки-вставки. По всей длине бампера аналогично, как и на переднем бампере, вложена черная пластмассовая бамперная накладка (8), которая держится на упругих пистонах. Эта накладка прикрывает монтажные элементы.
