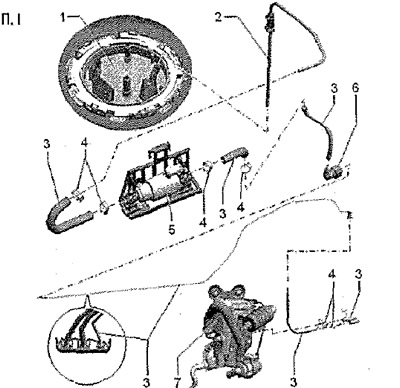

1. Модуль подачи топлива с подключенными топливозаборником автономного отопителя и датчиком уровня топлива -G-; место установки: под задним сиденьем
2. Вертикальная трубка: со втулкой и хомутами
3. Топливопровод/топливный шланг: разные топливопроводы, в соответствии с комплектацией а/м; после закрепления трубопроводов проверить их пролегание, они не должны прилегать к кузову
Осторожно! Топливопроводы, прилегающие к кузову, могут стать причиной шума.
4. Хомуты: заменять после каждого снятия
5. Дозирующий насос -V54-
6. Быстроразъёмный штуцер
7. Автономный и дополнительный отопитель

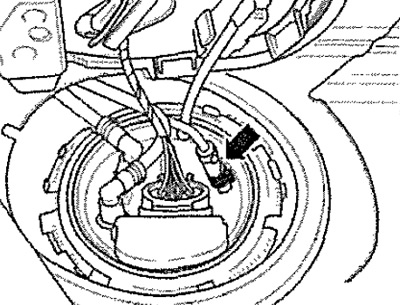

Присоединение топливопровода к модулю подачи топлива
Отбор топлива для автономного отопителя осуществляется через штуцер на модуле подачи топлива -стрелка-.
