Указание: При замене автономного/дополнительного отопителя предварительно необходимо подключить тестер Тестер и в режиме Ведомые функции вызвать для соответствующего блока управления функцию "Замена отопителя". Кабельные стяжки и другие средства крепления жгутов электропроводки, снятые или срезанные при демонтаже, при сборке должны быть установлены на прежних местах.
Отсоединить провод АКБ на массу при выключенном зажигании. Снять передний правый подкрылок.
Внимание! Жидкость в системе охлаждения находится под давлением, температура ОЖ при прогретом двигателе может превышать 100°C — опасность получения ожогов. Перед началом ремонтных работ сбросить давление и дать ОЖ остыть. Детали системы выпуска ОГ могут быть сильно нагреты. Перед снятием системы выпуска дать ей остыть.

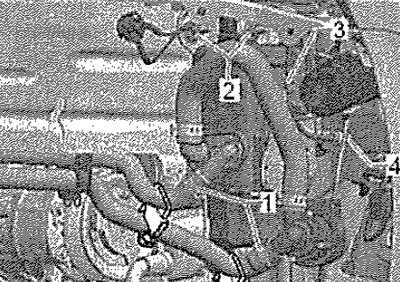

Снять выпуск ОГ автономного/дополнительного отопителя. Подставить под отопитель поддон. Пережать шланги системы охлаждения зажимами -МР7-602 (3094)-. Ослабить хомуты «1» и отсоединить шланги ОЖ от патрубков. Извлечь топливопровод из скоб «3» и «4».
Внимание! Возможно вытекание топлива. Топливо в системе питания находится под давлением! Для сброса давления в топливной системе обложить место разъёма чистой ветошью и осторожно ослабить соединение.
Заглушить отсоединённый топливопровод подходящей пробкой. Отвинтить гайки крепления «2» и снять автономный/дополнительный отопитель с лонжерона.
Осторожно! Провода могут быть натянуты и блок управления отопителя «J3S4» может быть повреждён. Сначала отсоединить 6-контактный разъём.

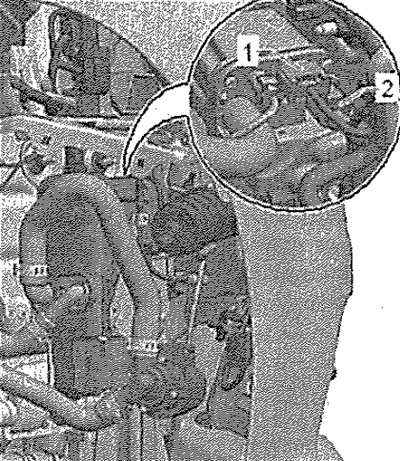

Осторожно развернуть назад автономный/дополнительный отопитель, разблокировать и отсоединить разъём «1» (6-контактный), а затем разъём «2». Извлечь автономный/дополнительный отопитель.
Установка
Установка в обратном порядке.
Осторожно! При выполнении монтажных работ, особенно в моторном отсеке из-за его плотной компоновки, необходимо соблюдать следующие предписания. Магистрали всех видов (топливо, ОЖ, климатическая установка) и провода следует располагать в первоначальном предусмотренном на заводе-изготовителе порядке (с использованием соответствующих элемент крепления). Обеспечить достаточное расстояние до любых подвижных или горячих деталей.

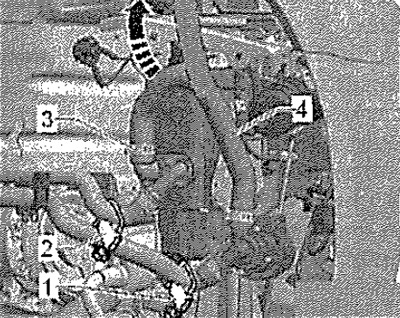

Установить автономный отопитель и присоединить шланги, закрепив их хомутами «1» и «2». Хомуты не открывать. Раскрыть хомут «3», отсоединить шланг «4» и отвести его вертикально вверх. Только когда начнёт вытекать ОЖ, раскрыть хомут «2». Снова затянуть хомут «2». Только когда ОЖ начнёт вытекать из шланга «4», раскрыть хомут «1». Снова затянуть хомут «1». Установить шланг «4» и снять хомуты «1» и «2».
Удалить воздух из контура циркуляции ОЖ автономного/дополнительного отопителя. Опросить регистратор событий, при необходимости удалить ошибки.
Указание: Если при установке в систему попадёт большое количество воздуха, следует прокачать систему охлаждения. Соблюдать порядок действий при подключении отрицательной клеммы АКБ. В случае замены отопителя на новый перед передачей а/м клиенту отопитель должен в течение 10 минут поработать с полной нагрузкой. В деталях и узлах отопителя после первого включения может испаряться смазка, оставшаяся ещё с завода. Возникающий запах может беспокоить клиента, и он посчитает, что отопитель неисправен.
