Детали и узлы защитного кожуха зубчатого ремня
1. Нижняя часть кожуха зубчатого ремня
2. 8 Нм
3. Кронштейн опоры двигателя
4. Болт
5. Верхний кожух зубчатого ремня
6. 8 Нм

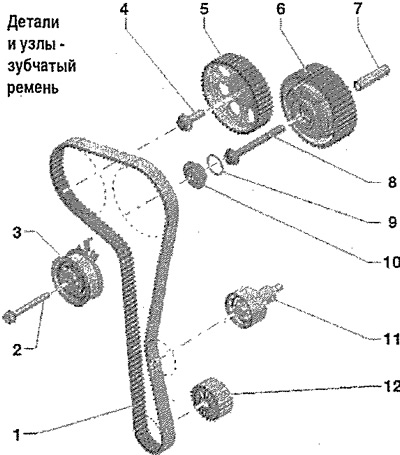

Детали и узлы — зубчатый ремень
1. Зубчатый ремень: перед снятием пометить направление хода ремня мелом или фломастером; проверить на предмет износа
2. 25 Нм: при настройке момента затяжки на динамометрическом ключе -VAS 6583- необходимо ввести параметр длины, указанный на насадкеТ10500-
3. Натяжной ролик: при снятии и установке демонтировать кронштейн опоры двигателя
4. 50 Нм и довернуть на 90° (¼ об.): заменить
5. Зубчатый шкив распредвала выпускных клапанов
6. Зубчатый шкив распредвала впускных клапанов: с регулятором фаз газораспределения
7. Центрирующая втулка
8. 50 Нм и довернуть на 135° (3/4 об.): заменить
9. Уплотнительное кольцо: замена
10. Резьбовая пробка, 20 Нм
11. Направляющий ролик, 45 Нм
12. Зубчатый шкив коленвала: на поверхностях прилегания шкива и коленвала не должно быть масла; монтаж возможен только в одном положении
