Указание: При установке закрепить все теплоизоляционные манжеты на прежних местах.

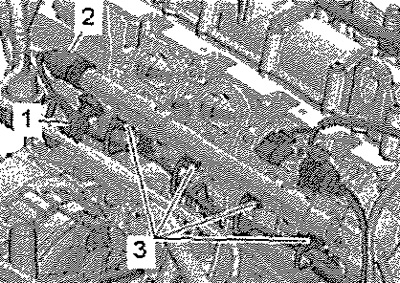

Снять корпус распредвалов. Снять впускной коллектор. Отсоединить электрические разъёмы.
1. От датчика низкого давления масла «F378».
2. Отдатчика давления топлива «G247».
3. От форсунок «N30» - «N33».

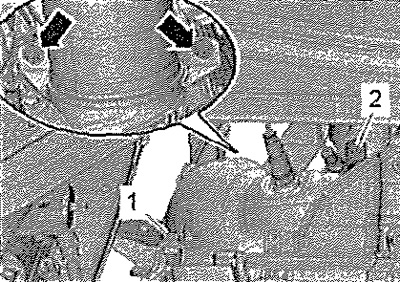

Выкрутить винт «2» и снять винтовой хомут. Вывернуть винт «1», отвернуть гайки «стрелки» и подвязать нейтрализатор.

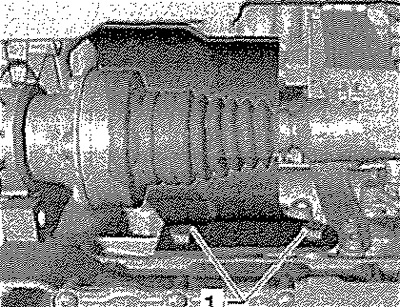

Отвернуть винты «1» и снять теплозащитный экран карданного вала с правой стороны, если он имеется.

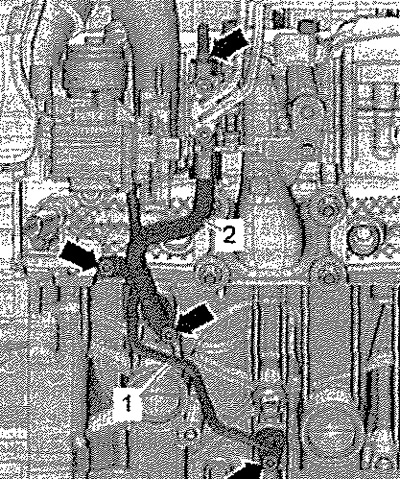

Вывернуть винты «стрелки», снять напорный маслопровод «1» и обратный маслопровод «2».
Отсоединить электрические разъёмы.
1. Датчика температуры ОЖ «G62»
2. Регулятора давления наддува «V465»

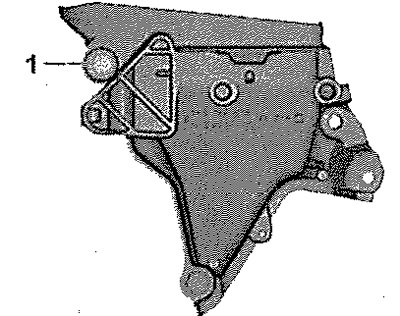

Вывернуть винт «1» кронштейна опоры двигателя.
Ослабить болты ГБЦ в последовательности и выкрутить. Снять ГБЦ и положить её на мягкую подкладку (из поролона или аналогичного материала).
Установка
Осторожно! Опасность повреждения привалочных поверхностей. При ремонте осторожно удалить с ГБЦ и блока цилиндров остатки герметика. При этом не оставлять борозд и царапин. Опасность повреждения блока цилиндров. Не допускать попадания масла или ОЖ в резьбовые отверстия блока цилиндров (под болты крепления ГБЦ). Опасность недостаточно герметичного уплотнения ГБЦ. Тщательно удалять остатки абразивных и полировальных материалов. Вынимать из упаковки новую прокладку ГБЦ непосредственно перед установкой. Обращаться с прокладкой следует осторожно, стараясь не повредить силиконовый слой и завальцовку краёв прокладки. Заменить винты, затягиваемые с доворотом на заданный угол. Заменить самоконтрящиеся гайки, а также манжетные уплотнения, уплотнительные кольца и прокладки. При установке ГБЦ из обменного фонда необходимо перед установкой корпуса распредвалов смазать поверхности трения гидрокомпенсаторов, роликовых рычагов и кулачков распредвалов моторным маслом. Все соединения шлангов закрепить хомутами, соответствующими устанавливаемым на производстве. При замене ГБЦ или её прокладки полностью заменить ОЖ и масло в двигателе.

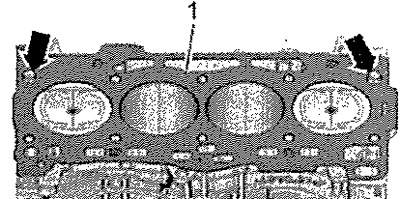

Уложить прокладку ГБЦ «1». Проверить наличие в блоке цилиндров центровочных штифтов «стрелки». Устанавливать прокладку ГБЦ с учётом маркировки: номер детали должен читаться со стороны впускных клапанов.
В случае, если коленвал проворачивался в течение этого времени: установить поршень 1-го цилиндра в положение верхней мёртвой точки. Снова слегка повернуть коленвал назад. Установить ГБЦ. Вставить болты ГБЦ и затянуть их от руки. Затянуть винты крепления ГБЦ,
Указание: Дотягивать болты крепления ГБЦ после проведения ремонта не требуется.
Установка в обратном порядке. Установить корпус распредвалов. Установить впускной коллектор. Заменить моторное масло. Заменить ОЖ.
