Только для а/м с климатической установкой
Указание: Контур хладагента климатической установки не разгерметизируется. Не повредить конденсатор, трубопроводы хладагента и шланги. Трубопроводы и шланги не перекручивать, и не перегибать.
Снять компрессор климатической установки. Закрепить компрессор климатической установки на передней несущей панели.
Все

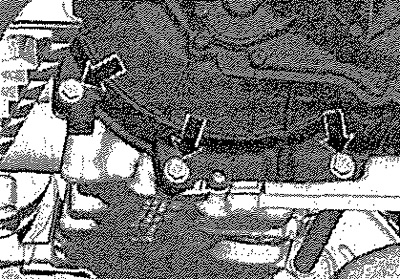

Выкрутить винты крепления КП -стрелки-. Отсоединить разъём датчика уровня и температуры масла -G266-.

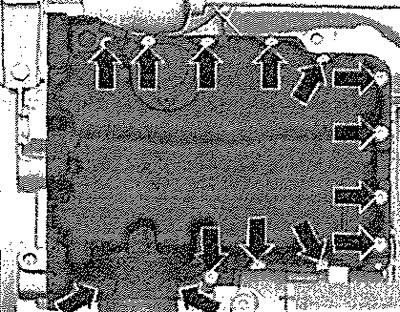

Выкрутить все винты крепления масляного поддона -стрелки-.

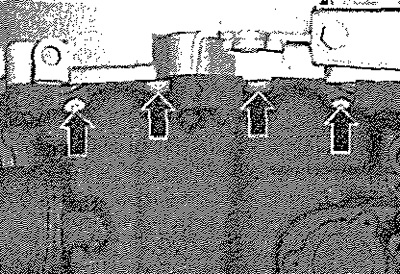

Выкрутить винты крепления со стороны КП -стрелки- с помощью торцевого ключа -Т10058-.
Указание: В высохшем состоянии этот герметик обладает высокой клеящей способностью.

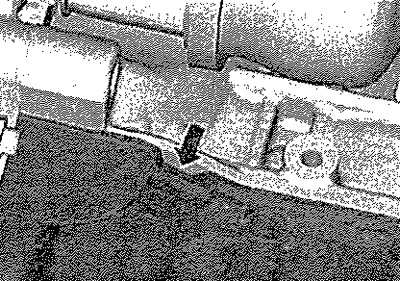

Осторожно поддеть масляный поддон за выемку -стрелка- с помощью отжимного рычага и отжать поддон от блока цилиндров. Снять масляный поддон. Для этого может потребоваться сначала сдвинуть масляный поддон с места лёгкими ударами молотка с резиновым бойком.
Удалить остатки герметика с блока цилиндров и масляного поддона химическим средством для удаления герметиков. Обезжирить приваленные поверхности.
Установка
Указание: Герметик не должен быть просрочен (см. срок годности). После нанесения герметика на установку поддона отводятся 5 минут. Масляный поддон устанавливается легче и точнее, если в 2 местах на фланца блока цилиндров ввернуть в качестве направляющих резьбовые штифты М6.

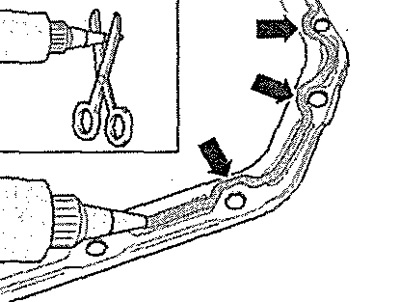

Отрезать наконечник тюбика с герметиком по расположенной на его конце метке (диаметр отверстия должен быть равен примерно 3 мм). Нанести герметик, как показано на рисунке, на чистую привалочную плоскость нижней части масляного поддона. При этом полоска герметика должна быть: толщиной 2..3 мм. В местах отверстий под крепёжные винты герметик наносить с внутренней стороны -стрелки-.
Указание: Толщина полоски герметика не должна превышать указанное выше значение, так как в противном случае выступивший из стыка герметик может попасть в масляный поддон и привести к засорению сетки маслозаборника.
Сразу же приставить масляный поддон и слегка притянуть его винтами крепления масляного поддона. Затянуть винты крепления масляного поддона предписанным моментом.
Указание: После установки масляного поддона дать высохнуть герметику примерно 30 минут. Только после этого можно заливать моторное масло.
Установить масляный фильтр и затянуть ключом для масляных фильтров -3417-. Залить моторное масло. Установить компрессор климатической установки. Установить поликлиновой ремень.
Установка в обратном порядке.

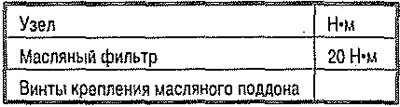

Моменты затяжки
