Внимание! Риск травмирования от топлива, находящегося под высоким давлением. Перед вскрытием контура высокого давления системы впрыска необходимо сбросить давление топлива до остаточного. Грязь может стать причиной неполадок.

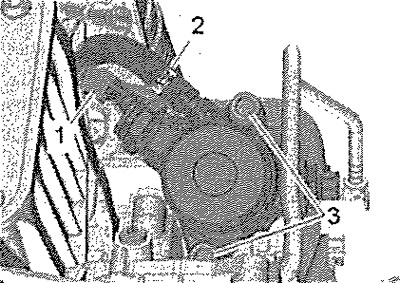

Снять трубу высокого давления. Отсоединить разъём -1-. Ослабить хомут -2- и отсоединить напорный топливопровод. Выкрутить винты -3- и снять насос высокого давления с роликовым толкателем.
Установка

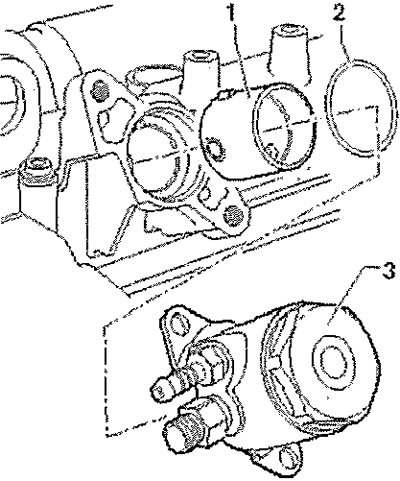

Проверить роликовый толкатель на наличие повреждений, при необходимости заменить. Нанести на роликовый толкатель -1- тонкий слой чистого моторного масла. Установить смазанный роликовый толкатель -1- в корпус распредвалов.
Указание: Заменить уплотнительное кольцо.
Повернуть коленвал в рабочем направлении так, чтобы роликовый толкатель находился в своей низшей точке. Установить новое смазанное маслом уплотнительное кольцо -2- в канавку насоса высокого давления -3-.

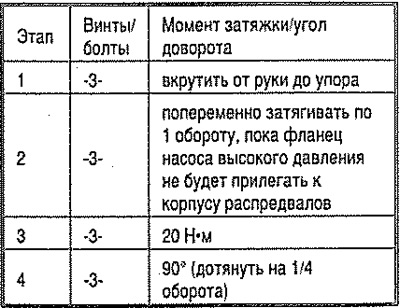

Насос высокого давления — момент и порядок затяжки
Чтобы фланец насоса высокого давления при установке не деформировался, устанавливать насос высокого давления следующим образом. Винты затягивать поэтапно следующим образом.
Проверить герметичность системы питания.
