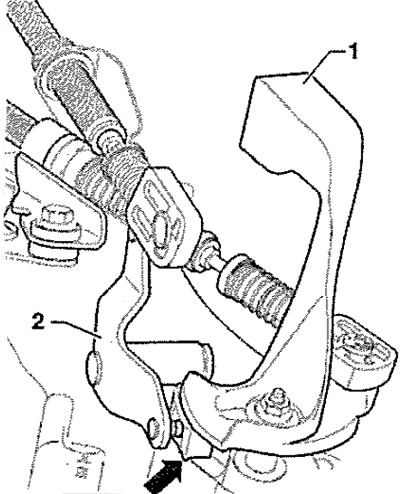

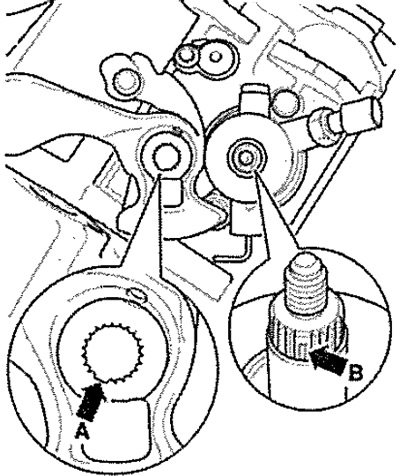

Положение установки рычага переключения передач/промежуточного рычага
1. Рычаг переключения передач с демпфирующим противовесом.
2. Промежуточный рычаг входит над ползуном -см. стрелку- в направляющую шину рычага переключения передач.

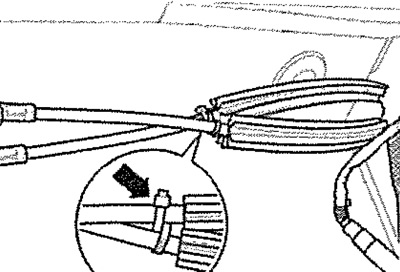

Положение установки бандажа для крепления троса привода
Обмотать бандаж -см. стрелку- накрест вокруг тросов привода и закрепить, как показано.
Промежуточный рычаг из пластмассы
Снятие и установка блокировочного рычага из пластмассы

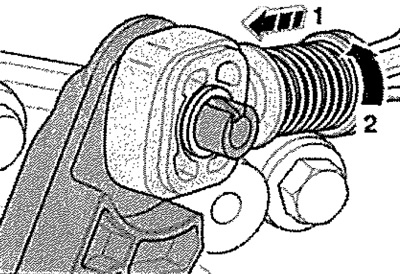

Оттянуть механизм блокировки до упора вперёд в -направлении стрелки 1- и затем заблокировать движением влево в -направлении стрелки 2-. Для предотвращения повреждений троса выбора передач необходимо перед снятием отделить арретир троса привода от троса выбора передач. Рычаг переключения передач находится в нейтральном положении.

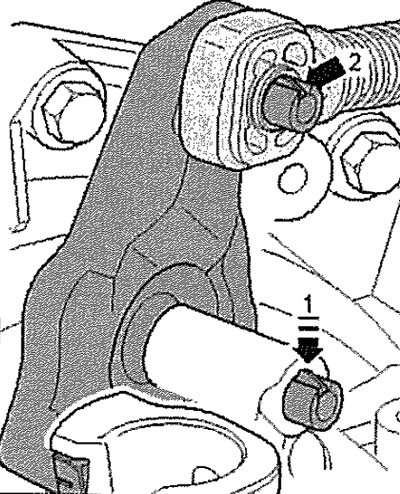

Промежуточный рычаг зафиксирован фиксатором -см. стрелку 1- в крышке КП
Осторожно нажать на фиксатор -см. стрелку 1- до упора. Затем подвигать промежуточный рычаг в его опоре в одну и в другую сторону (в направлении управления). При этом осторожно вынуть промежуточный рычаг вместе с арретиром троса привода -см. стрелку 2-. Арретир троса привода -см. стрелку 2- снимать только при снятом промежуточном рычаге.
Указание: Для установки смазать опоры и поверхности скольжения смазкой -G 000 450 02-.
Напрессовать арретир троса привода на промежуточный рычаг. Установить промежуточный рычаг вместе с арретиром троса привода. Фиксирующий выступ -см. стрелку 1- фиксирует промежуточный рычаг. Арретир троса привода должен находиться за фиксатором -см. стрелку 2-.

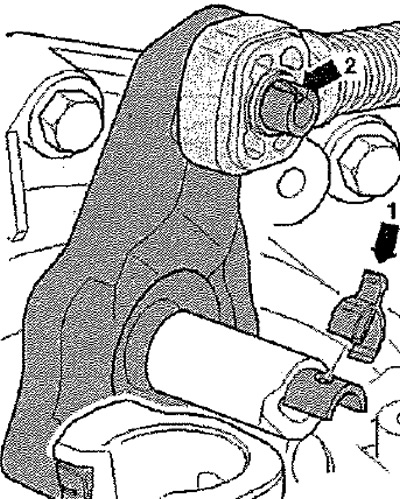

Промежуточный рычаг зафиксирован зажимом -см. стрелку 1- в крышке КП
Вытащить зажим -стрелка 1- из отверстия на промежуточном рычаге. После этого вытащить промежуточный рычаг вместе с арретиром троса из его посадочного места на крышке КП. Арретир троса привод снимать только при демонтированном промежуточном рычаге.
Указание: Для установки смазать опоры и поверхности скольжения смазкой -G 000 450 02-.
Напрессовать арретир троса привода на промежуточный рычаг. Установить промежуточный рычаг вместе с арретиром троса привода. Зафиксировать промежуточный рычаг зажимом -А-.
Снять арретир троса выбора передач с пластмассового промежуточного рычага

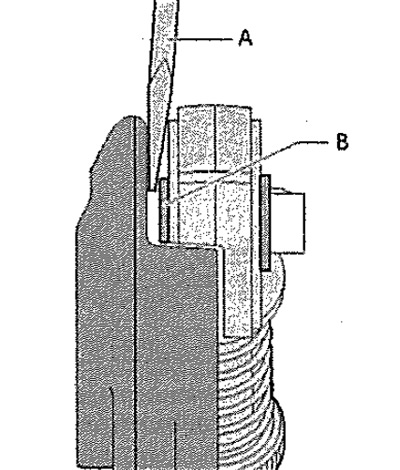

Промежуточный рычаг снят. Вставить шлицевую отвёртку -А- между втулкой -В- и промежуточным рычагом.

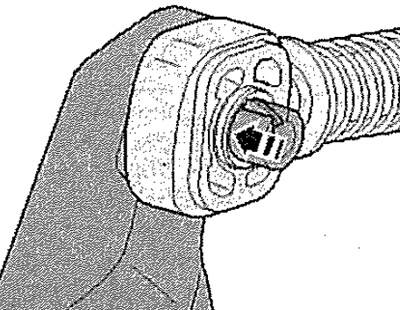

Нажать на арретир троса привода. Промежуточный рычаг снят. Арретир троса привода можно напрессовывать только на втулку-см. стрелку-. Арретир троса привода должен легко двигаться относительно промежуточного рычага. Он должен находиться за фиксирующим выступом.
