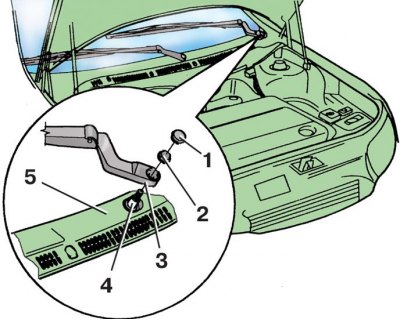

Сваляне на рамената на чистачките на предното стъкло
1 – декоративна капачка; 2 – гайка; 3 – лост; 4 – ролка; 5 – панел пред предното стъкло

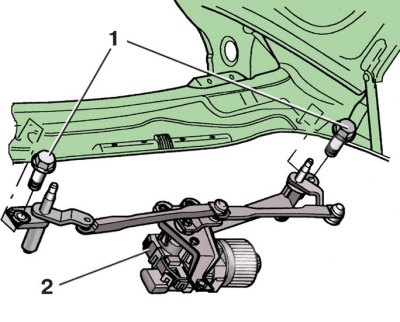

Сваляне на чистачката на предното стъкло
1 – болт; 2 – чистачка на предното стъкло

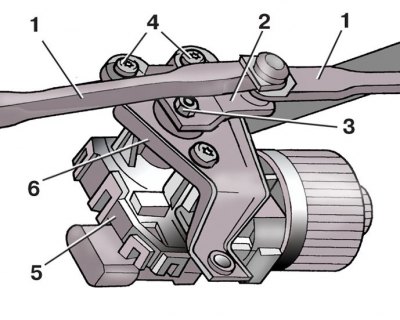

Закрепване на прътите на чистачките на предното стъкло към редукторния мотор
1 – тяга; 2 – колянов вал; 3 – гайка; 4 – винта; 5 – мотор-редуктор; 6 – скоба
1. Изключете кабела от "-" клемата на батерията.
2. С помощта на отвертка внимателно отстранете декоративните капачки 1 (вижте фигурата Сваляне на рамената на чистачките на предното стъкло) 3 чистачки от двата лоста.
3. Не го завъртай докрай (за да се избегне повреда на резбите на ролките) 2 гайки за закрепване на рамената на чистачките на предното стъкло.
4. С помощта на клещи издърпайте лостовете 3 от конусите на ролките на чистачките 4.
5. Накрая развийте закрепващите гайки 2 и свалете лостовете 3 от валовете.
6. Свалете панел 5 пред предното стъкло.
7. Задържане на чистачката 2 (вижте снимката Сваляне на чистачката на предното стъкло) отдолу развийте двата болта 1, които го закрепват.
8. Свалете чистачката на предното стъкло, като разкачите кабелния сноп от мотор-редуктора.
9. С помощта на отвертка разкачете двата пръта 1 (вижте фигурата Закрепване на прътите на чистачките на предното стъкло към редукторния мотор) от манивела 2.
10. Развийте закрепващата гайка 3 и свалете коляновия вал 2.
11. Развийте трите закрепващи винта 4 и извадете редукторния мотор 5 от скобата 6.
12. Преди монтажа свържете кабелния сноп към електрическия мотор на редукторния мотор (след това свържете батерията) и включете чистачката на предното стъкло, така че да се върне в първоначалното си положение. Откачете отново кабелния сноп от електродвигателя.
13. Монтирайте редукторния мотор върху скобата и го закрепете с винтове.
14. Монтирайте коляновия вал 2 с пръти 1 така, че да е успореден на прътите и насочен към електродвигателя.
[Данни, копирани от портала: skodabook.ru]
15. Монтирайте чистачката в обратен ред.
16. Настройте позицията на лоста с четки (вижте подраздел 10.5.1).
Въртящи моменти на затягане, Nm
| Гайки за монтаж на рамото на чистачките на предното стъкло | 20 |
| Болтове за монтаж на чистачките на предното стъкло | 5 |
| Винтове за закрепване на редукторния мотор към скобата | 8 |
