Премахване и монтиране на канала за краката от страната на водача
1. Отстранете капака под арматурното табло от страната на водача.

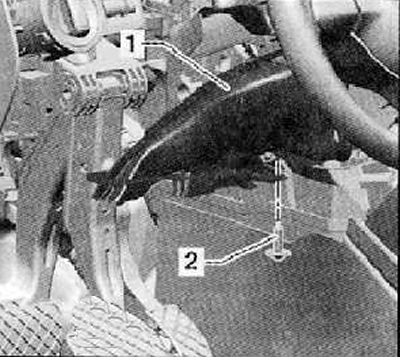

2. Развийте закрепващия винт (2), показан на фигурата по-долу, след което отстранете въздуховода (1). Моментът на затягане на монтажния винт по време на монтаж е 1,5 Nm.
3. Монтажът се извършва в реда, обратен на демонтирането.
Премахване и монтиране на въздуховода за краката на предния пътник
1. Отстранете капака под арматурното табло от страната на предния пътник.

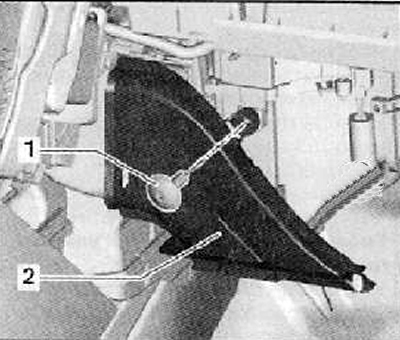

2. Развийте закрепващия винт (1), показан на фигурата по-долу, след това отстранете въздуховода (2). Моментът на затягане на закрепващия винт по време на монтажа е 1,5 Nm.
3. Монтажът се извършва в реда, обратен на демонтирането.
Премахване и монтиране на задния въздуховод за краката
1. Отстранете седалките на водача и пътника (за повече подробности вижте съответния раздел в гл Тяло).
2. Отстранете централната подова конзола (за повече подробности вижте съответния раздел в глава Тяло).
3. Отстранете долните части на облицовъчните панели на предната и централната колона (за повече подробности вижте съответния раздел в главата Тяло).
4. Отстранете вътрешното подово покритие.
5. Завъртете по посока на стрелката, за да отделите от централния разпределител на въздуха (1) и отстранете задните въздуховоди за краката (2), както е показано на фигурата по-долу.
6. Монтажът се извършва в реда, обратен на демонтирането.
