Фиг. 3.1. Относителното положение на компонентите на охладителната система и посоката (стрелки) на потока течност
1. Радиатор; 2. Термопревключвател на вентилатора; 3. Маркуч; 4. Водна помпа; 5. Запушалка за източване; 6-10. Маркучи; 11. Клапан за управление на нагревателя; 12. Двигател; 13. Вентилатор; 14. Маркуч; 15. Разширителен съд; 16. Капачка за пълнене на разширителния резервоар; 17. Амортисьор; 18. Карбуратор; 19. Празен въздуховод; 20. Маркуч за усилвател на спирачките; 21. Маркуч; 22. Термичен ключ; 23. Дренажна пробка; 24. Термостат; 25. Маркуч за разширителен съд; 26. Вентилатор на нагревател; 27. Нагревател.

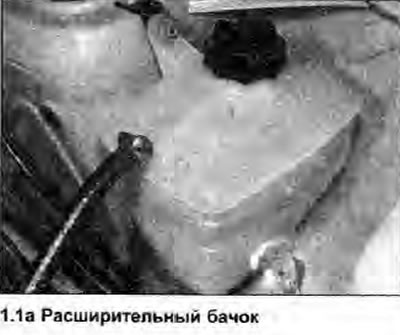

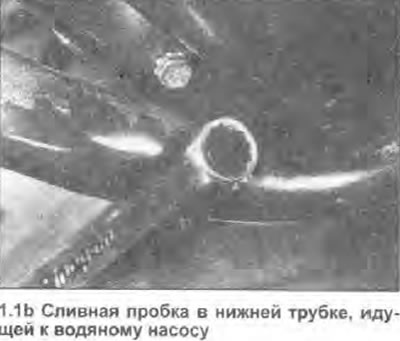

1. Херметически затворена охладителна система (налягане над атмосферното) включва центробежна водна помпа; алуминиев радиатор с кръстосан поток (оборудвани с пластмасови странични резервоари); прозрачен разширителен съд, монтиран на вътрешния панел на лявото крило; електрически вентилатор с контролирана температура, монтиран на гърба на радиатора; термостат, както и свързващи тръби и маркучи. Дренажната пробка на охладителната система се намира в долната тръба (виж снимката). Има друга пробка за източване - в цилиндровия блок, близо до корпуса на съединителя от страната на горивната помпа.
 |  |
2. Относителното разположение на компонентите на системата и посоката на циркулация на охлаждащата течност са показани на фиг. 3.1.
Предупреждение: Не сваляйте капачката на разширителния резервоар за охлаждаща течност и не разкачвайте която и да е част от охладителната система, докато двигателят не се охлади. тъй като има голяма вероятност от изпускане на гореща пара и течност. Ако по някаква причина капачката се свали, внимателно освободете налягането в системата. За да направите това, покрийте капака с плътна кърпа, сгъната на няколко слоя и бавно го развийте, докато чуете съскащ звук. Когато съскането спре (освободено налягане), бавно развийте капачката и я отстранете: ако съскащият звук започне отново, спрете и изчакайте, докато намалее. Дръжте лицето си далеч от гърловината за пълнене и защитете ръцете си с ръкавици.
Предупреждение: Ако антифриз влезе в контакт с кожата ви или боядисаните повърхности на вашия автомобил, незабавно измийте всички разляти капки с обилно количество вода. Никога не оставяйте антифриз в отворен съд или разлят по пода на гаража – смъртоносно отровната течност може да привлече деца и домашни любимци с приятната си миризма.
Предупреждение: Ако двигателят е горещ. Вентилаторът може да работи дори при изключено запалване. Когато работите в двигателното отделение, внимавайте ръцете, косата или дрехите ви да не се доближават до лопатките на вентилатора.
