Fontos: Minden tömlőcsatlakozás bilincsekkel van rögzítve. A feltöltőrendszert le kell zárni. A töltőnyomás-tömlőknek és a töltőlevegő-csöveknek, valamint azok csatlakozásainak olaj- és zsírmentesnek kell lenniük az összeszerelés előtt.
BSW betűjelű motor

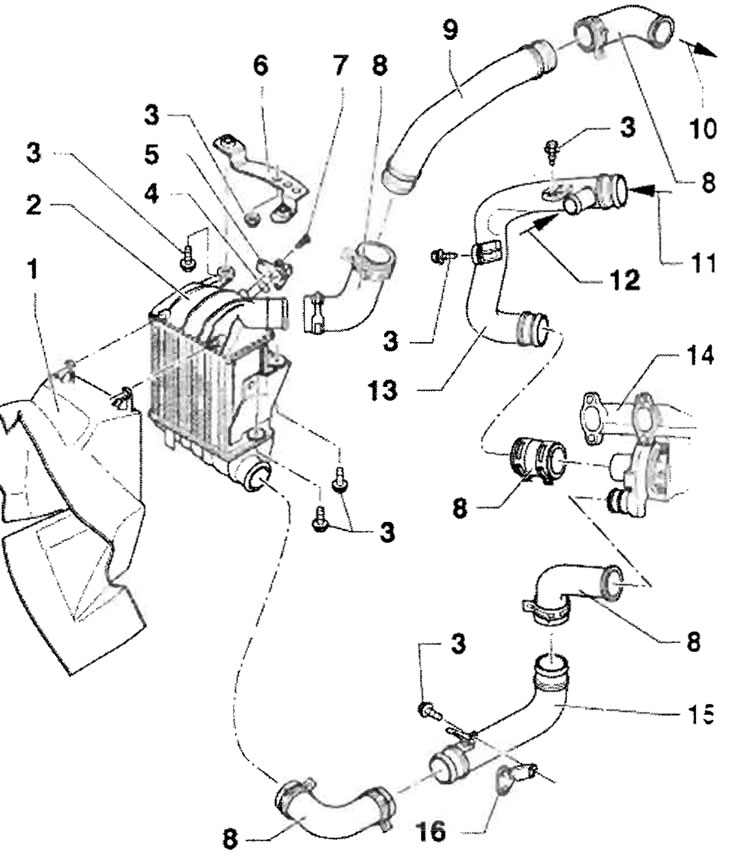

1 - Légcsatorna; 2 - Töltőlevegő-hűtő; 3 - 8 Nm; 4 - O-gyűrű, sérült esetén cserélje ki; 5 - "G71" beszívott levegő nyomásérzékelője "G72" beszívott levegő hőmérséklet-érzékelővel; 6 - Tartó; 7-5 Nm; 8 - Csatlakozó tömlő; 9 - Felső töltőlevegő-cső; 10 - A beömlőcsőhöz; 11 - A légszűrőből; 12 - A szelepdoboz fedelétől a főtengely forgattyúház szellőztetése; 13 - Töltőlevegő-cső, hátul; 14 - Turbófeltöltő; 15 - Alsó töltőlevegő-cső; 16 - Tartó, a poli-ékszíj tartóhoz csavarozva
BLS betűjelzésű motor

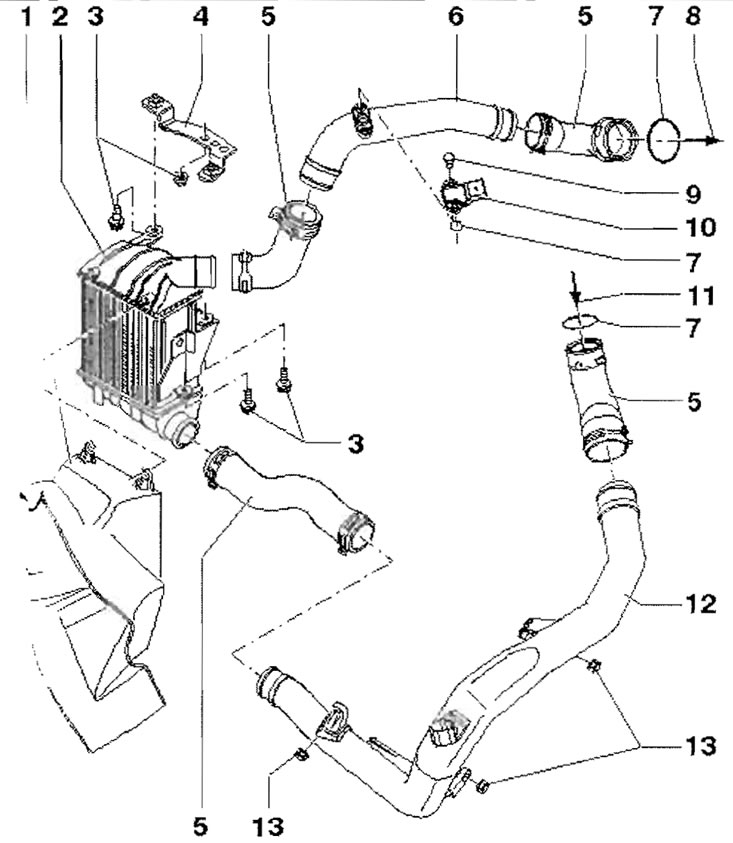

1 - Légcsatorna; 2 - Töltőlevegő-hűtő; 3 - 8 Nm; 4 - Tartó; 5 - Csatlakozó tömlő; 6 - Töltőlevegő-szívócső, a töltőlevegő-kimeneti hűtőtől a szívócsonkhoz; 7 - O-gyűrű, sérült esetén cserélje ki; 8 - A beömlőcsőhöz; 9–3 Nm; 10 - "G31" beszívott levegő nyomásérzékelője "G42" beszívott levegő hőmérséklet-érzékelővel; 11 - A turbófeltöltő felől; 12 - Töltőlevegő-szívócső, a turbófeltöltőtől a töltőlevegő-hűtőig; 13 - 8 Nm
