Szivárgások keresése a hűtőkörben a VAS 6196 vagy a VAS 6201 készlet segítségével (Skoda Kodiaq NS7)

Megjegyzés: Kisebb szivárgások például elektronikus detektorral észlelhetők.

1. Ürítse ki a hűtőközeg-kört egy légkondicionáló rendszer szervizállomásával.

Jegyzet:

• Ha porszívózás közben viszonylag nagy szivárgást észlelnek, akkor a leírtak szerint meg kell találni és javítani kell a szivárgást.
• Ha vákuumtesztelés során nem észlelhető szivárgás, vagy ha a szivárgás olyan kicsi, hogy lehetetlen megtalálni a szivárgás helyét, akkor a következőképpen járjon el.
• A gáz halmazállapotú hűtőközeget a légáramlatok gyorsan elsodorják. Ezért szivárgás keresésekor kerülje a huzatot.
• Ha a keringtető kör teljesen üres, töltse fel hűtőközeggel a töltési kapacitás körülbelül 10%-áig (lásd az R134a címkét vagy az adott jármű javítási kézikönyvét).

Jegyzet:

Szükséges felszerelés:

• "VAS 6196" szivárgáskereső készlet.

vagy

• Szivárgáskereső készlet - VAS 6201-.

Szivárgásjelző adalékanyag befecskendezése üres hűtőközeg-körbe

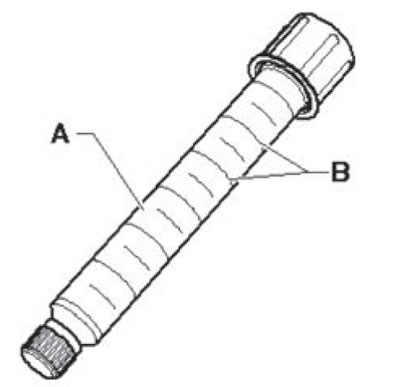

Az "A" patron 15,4 ml szivárgásjelző adalékanyagot tartalmaz (a skála egy "B" osztása 2,5 ml-nek felel meg).

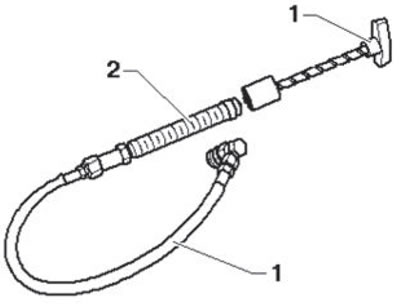

1. Szerelje össze a VAS 6201 kézi pumpát (-1- poz.) a patronnal (-2- poz.) "VAS 6201/2".

2. Helyezze be a töltőcsövet a kézi pumpába "VAS 6201/8" (-7-. tétel).

3. Nyissa ki a kézi pumpa szervizszelepét.

Megjegyzés: A szivárgásjelző adalékanyagot optimálisan egy nyitott csatlakozáson keresztül kell bevezetni egy üres hűtőközeg-körbe.

4. Nyissa ki a hűtőközeg-kört egy könnyen hozzáférhető csatlakozóhelyen.

5. Fedje le a csatlakozó körüli területet fóliával vagy nedvszívó papírral.

6. Tartsa a csövet a végével felfelé.

7. Forgassa el a kézi pumpa fogantyúját, amíg a szivárgásjelző adalékanyag el nem kezd kijönni a csőből.

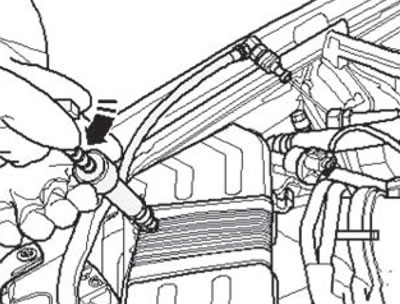

8. Töltsön 2,5±0,5 ml (ml = cm³) szivárgásjelző adalékot a hűtőközeg keringető körébe.

Megjegyzés: Ha egy korábbi javítás során szivárgásjelző adalékot adtak a hűtőközegkörhöz, kérjük, vegye figyelembe a következőket: új adalékot csak akkor adjon hozzá, ha a kompresszorolajat cseréli. Ha a hűtőolajnak csak egy részét cserélték ki, akkor csak a megfelelő mennyiségű adalékanyagot szabad hozzáadni. Például, ha egy 250 ml hűtőolajjal teli járművet 100 ml hűtőolajra cseréltek, akkor csak 1 ml (cm³) szivárgásjelző adalékot kell hozzáadni.

9. Cserélje ki a tömítőgyűrűket a csatlakozó nyitott területein.

10. Szerelje össze a hűtőközeg keringtető körét.

11. Helyezzen egy matricát a szervizcsatlakozók mellé, amely figyelmeztet, hogy szivárgásjelző adalékot adtak a hűtőközeg-körhöz.

12. Ürítse ki és töltse fel a hűtőkört az utasításoknak megfelelően.

13. Helyezze üzembe a légkondicionáló rendszert.

Megjegyzés: A légkondicionáló rendszernek legalább 60 percig kell működnie, hogy a bejuttatott szivárgásjelző adalékanyag eloszlasson a teljes körben (a kompresszornak működnie kell). A szivárgás méretétől függően a szivárgás helye ennyi időn belül kimutatható.

14. Keresse meg a hűtőközeg-kör szivárgó részét a VAS 6196/4 UV-lámpa segítségével.

Szivárgásjelző adalékanyag bevezetése a feltöltött hűtőközeg-körbe

Jegyzet:

• Ha egy korábbi javítás során szivárgásjelző adalékot adtak a hűtőközegkörhöz, kérjük, vegye figyelembe a következőket: új adalékot kell hozzáadni, ha a kompresszor olaját cserélik. Ha a hűtőolajnak csak egy részét cserélték ki, akkor csak a megfelelő mennyiségű adalékanyagot szabad hozzáadni. Például, ha egy 250 ml hűtőolajjal teli járművet 100 ml hűtőolajra cseréltek, akkor csak 1 ml (cm³) szivárgásjelző adalékot kell hozzáadni.
• Kis mennyiségű szivárgásjelző adalékanyag maradt a szerviznippben. Óvatosan távolítsa el ezeket a maradványokat, hogy elkerülje a későbbi szivárgáskeresés során a szivárgásnak való tévesztését.
• Az "A" patron 15,4 ml szivárgásjelző adalékanyagot tartalmaz (a skála egy "B" osztása 2,5 ml-nek felel meg).

1. Kapcsolja ki a gyújtást.

2. Húzza ki a dugót a hűtőközeg-kör alacsony nyomású oldalán található szervizcsatlakozásból.

3. Állítsd össze a kezét szivattyú "VAS 6201" poz. - 1 -) a patron (pos. - 2-) "VAS 6201/2".

Megjegyzés: Győződjön meg arról, hogy a kézi pumpa tömlője teljesen fel van töltve szivárgásjelző adalékanyaggal.

4. Szerelje fel a gyorscsatlakozót az alacsony nyomású oldali szervizcsatlakozóra, és nyissa ki a szervizcsatlakozót a kézikerék becsavarásával. A tömlő végét felfelé tartva forgassa el a kézi pumpa fogantyúját, amíg a szivárgásjelző adalékanyag el nem kezd kijönni a csőből.

5. Fedje le fóliával vagy nedvszívó papírral a jármű szerviznippel körüli területet.



6. A kézi pumpa fogantyújának elcsavarásával juttasson 2,5±0,5 ml (ml = cm³) szivárgásjelző adalékot a hűtőközeg keringető körébe.

7. Zárja le a szervizcsatlakozót, és vegye le a szerviznippelről.

8. Távolítsa el a szerviznippből a maradék szivárgásjelző adalékanyagot, például nedvszívó papírral.

9. Zárja le a szerviznippelt egy dugóval.

10. Szükség esetén tisztítsa meg a szerviznippel környékét tisztítószerrel.

11. Helyezzen egy matricát a szervizcsatlakozók mellé, amely figyelmeztet, hogy szivárgásjelző adalékot adtak a hűtőközeg-körhöz.

12. Helyezze üzembe a légkondicionáló rendszert.

Megjegyzés: A légkondicionáló rendszernek legalább 60 percig kell működnie, hogy a bejuttatott szivárgásjelző adalékanyag eloszlasson a teljes körben (a kompresszornak működnie kell). A szivárgás méretétől függően a szivárgás helye ennyi időn belül kimutatható.

13. Keresse meg a hűtőközeg-kör szivárgó részét a VAS 6196/4 UV-lámpa segítségével.

Szivárgások keresése a hűtőkörben a VAS 6196/4 UV lámpa segítségével

Figyelem:

• Ne nézzen bele az UV-lámpába.
• Ne irányítsa az UV-lámpát másokra.

Jegyzet:

• A légkondicionáló rendszernek legalább 60 percig kell működnie, hogy a bevitt szivárgásjelző adalékanyag eloszlasson a teljes körben (a kompresszornak működnie kell). A szivárgás méretétől függően a szivárgás helye ennyi időn belül kimutatható.
• Ha az elpárologtató nincs lezárva, az adalékanyagot a kondenzvíz kimoshatja, és a leeresztő tömlőn keresztül leeresztheti. Mivel a párologtató a legtöbb járműben alapos előzetes munka nélkül nem hozzáférhető, tömítettségét például a leeresztő tömlő tesztelésével lehet megítélni. De ahhoz, hogy ez megtörténjen, az adalékanyagnak hosszú ideig a hűtőfolyadék keringési körében kell lennie.
• A védőszemüveg nemcsak a szemet védi, hanem fokozza az adalékanyag fényét az UV-sugarak alatt.
• A hűtőkör különböző alkatrészeinek hozzáférhetőségétől függően szükségessé válhat a jármű egyes alkatrészeinek eltávolítása (például egy lökhárító vagy egy légszűrő).

1. Vigye az autót a benzinkút sötétebb részére (nappali fényben vagy erős fényben az UV-sugarak hatása gyengül).



2. Ellenőrizze a hűtőkör különböző alkatrészeihez való hozzáférést, és távolítsa el azokat a szomszédos alkatrészeket, amelyek eltakarják ezeket az alkatrészeket (például zajszigetelő burkolatok és lökhárítók).

3. Vegyen fel védőszemüveget.

4. Csatlakoztassa az UV lámpát egy 12 V-os áramforráshoz (Autó akkumulátor). Ebben az esetben ügyeljen a csatlakozók helyes polaritására.

5. Kapcsolja be az UV-lámpát, és világítsa meg a hűtőközeg-keringtető áramkör alkatrészeit.

Azok a helyek, ahol hűtőközeg, hűtőolaj és szivárgásérzékelő adalékanyag szivárgása miatt szivárog, UV-sugarak alatt világítanak (fluoreszkál).

Megjegyzés: A szivárgásjelző adalékanyag a hűtőközeg körben maradhat.
