Demontare și instalare
1. Apăsați pedala de frână pentru a egaliza presiunea din servofrână.
2. Scoateți ansamblul cilindrului principal de frână (pentru mai multe detalii, consultați secțiunea relevantă din acest capitol).
3. Deconectați furtunul de vacuum de la servofrână.
4. Scoateți modulul airbagului pentru genunchi (pentru mai multe detalii, consultați secțiunea relevantă din capitolul "Siguranță pasivă").
Atenție: Depozitați întotdeauna modulul airbag pentru genunchi cu corpul în jos și capacul în sus după demontare. Nu depozitați niciodată modulul airbag cu capacul în jos. Nerespectarea acestei instrucțiuni poate duce la vătămări grave.
Atenție: Nu conectați instrumente electrice de măsurare la bornele airbagului. Este posibil ca piropatronul să se declanșeze spontan, rezultând leziuni grave.
Atenție: Pentru a preveni declanșarea accidentală a airbagului, nu utilizați dispozitive de depozitare. Nerespectarea acestei instrucțiuni poate duce la vătămări corporale grave sau deces.
Notă: După scoaterea siguranței modulului de control SRS din cutia de siguranțe, indicatorul luminos de avertizare a defecțiunii SRS se va aprinde la punerea contactului. Acest lucru este normal și nu indică o defecțiune a SRS.
Notă: Nu se asigură repararea componentelor sistemului de siguranță pasivă. În caz de defecțiune, elementul deteriorat este înlocuit ca ansamblu.
5. Scoateți conducta de ventilație inferioară din partea stângă.
6. Deconectați pedala de frână de la tija servofrânei.

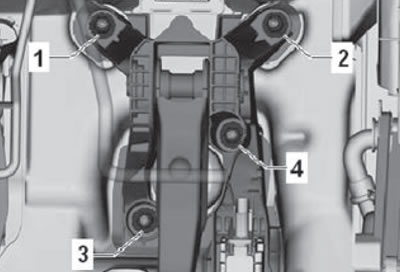

7. Deșurubați piulițele de fixare (3) și (4) așa cum se arată în figura de mai jos.
(Articolul original este disponibil pe SKODABOOK)
8. Deconectați și scoateți cu grijă ansamblul servopresurizare din compartimentul motorului.
9. Clătiți și curățați bine suprafața de contact.
10. Instalarea se efectuează în ordine inversă demontării.
- Înlocuiți ansamblul inelului de etanșare al servomotorului.
- Instalați cu grijă servomotorul în compartimentul motorului și strângeți piulițele de montare.
- La instalarea cilindrului principal de frână pe servofrână, verificați și asigurați-vă că tija pistonului este instalată corect în cilindru.
- Verificați și asigurați-vă că toate inelele O sunt instalate corect.
- Conectați pedala de frână la tija servofrânei.
- Efectuați operațiuni de aerisire la acționarea hidraulică a sistemului de frânare.
