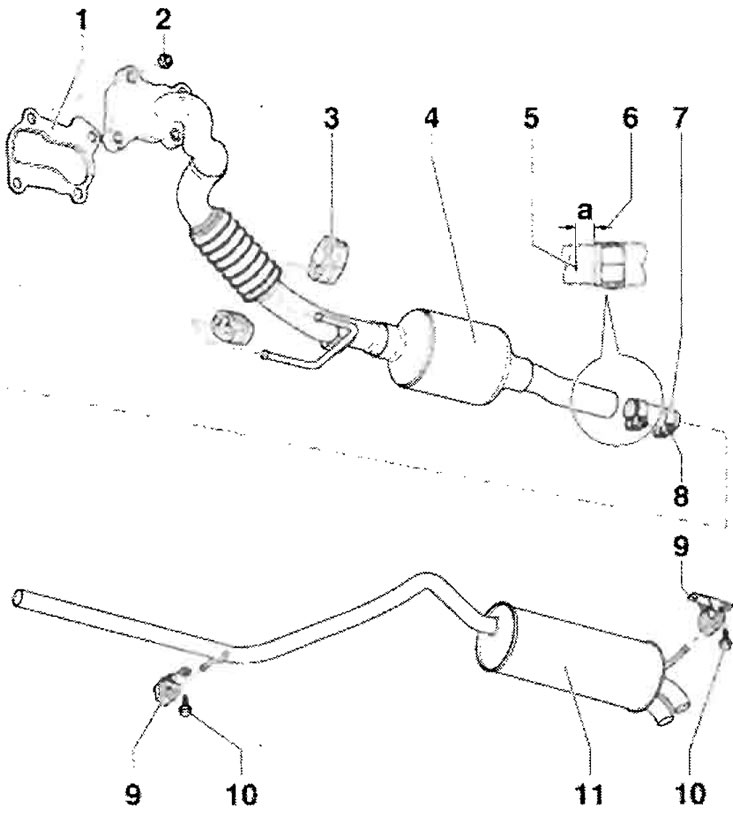

Складальна схема для двигунів з літерними позначеннями BNM, BNV
1 - Ущільнення, замінити; 2 - 25 Нм, замінити, змастити шпильки пастою для з'єднань, що піддаються тепловій напрузі "G 052 112 A3"; 3 - Пружинна підвіска, у разі пошкодження замінити; 4 - Передня частина випускного трубопроводу, з каталізатором ОГ, з пружним з'єднувальним елементом, не можна, щоб пружний з'єднувальний елемент вигинався більше, ніж на 10° - небезпека пошкодження, вирівняти систему випуску ОГ таким чином, щоб вона виявилася без внутрішньої напруги; 5 - Маркування; 6 - Розмір "а" = прибл. 5 мм; 7 - Подвійний хомутик, перш ніж затягувати, відрегулювати систему випуску відпрацьованих газів таким чином, щоб на ній не було внутрішньої напруги, рівномірно затягнути гвинтові з'єднання; 8 - 23 Нм; 9 - Пружинна підвіска, у разі пошкодження замінити; 10 – 25 Нм; 11 - Середня та задня частини випускного трубопроводу, із заводу-виробника утворює середня частина випускного трубопроводу одну деталь разом із задньою частиною випускного трубопроводу, у разі ремонту замінити окремо, зібрати систему випуску ОГ без внутрішніх напруг
Складальна схема для двигуна з літерним позначенням BMS

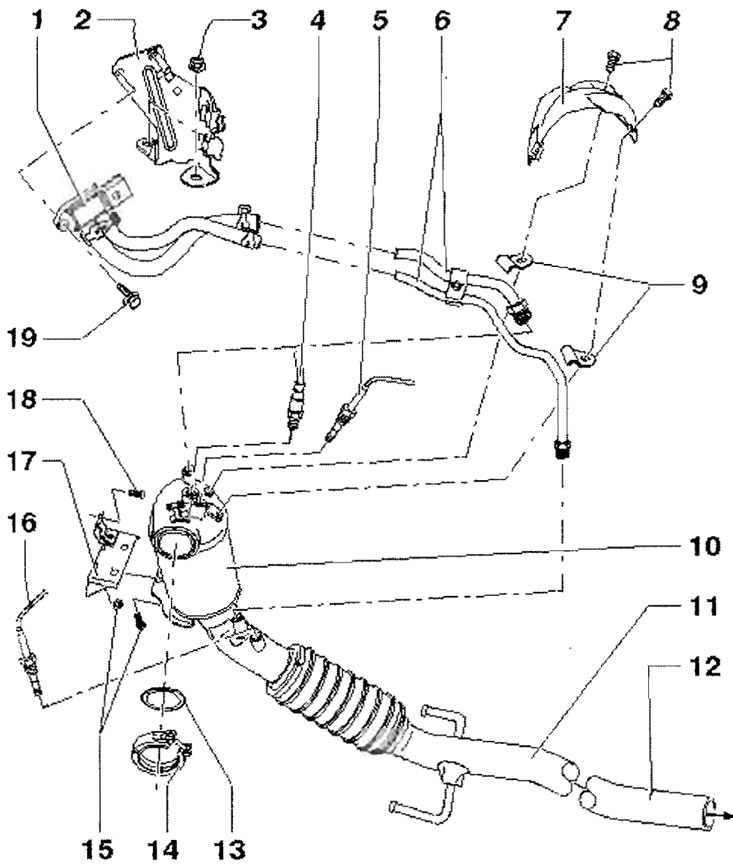

Передня частина випускного трубопроводу з фільтром твердих частинок
1 - Датчик тиску 1 відпрацьованих газів "G450"; 2 - Утримувач; 3 - Гайка; 4 - Лямбда-зонд "G39" 50 Нм, змастити тільки різьблення пастою для з'єднань, що піддаються тепловій напрузі -G 052 112 A3; не можна, щоб паста потрапила до шліць корпусу зонда; 5 - Датчик 2 температури відпрацьованих газів для ряду 1 "G448" - 45 Нм, змастити тільки різьблення пастою для різьбових з'єднань, що піддаються тепловій напрузі "G 052 112 A3"; 6 - Напірний трубопровід - 45 Нм; 7 - Теплозахисний кожух; 8 - 9 Нм; 9 - Утримувач для напірного трубопроводу; 10 - Фільтр твердих частинок; 11 - Передня частина випускного трубопроводу; 12 - Маркування для подвійного хомутика; 13 - Ущільнення, замінити, дотримуватися положення для збирання; 14 - Хомут, 7 Нм; 15 – 25 Нм; 16 - Датчик температури позаду фільтра твердих частинок "G527" - 45 Нм, змастити тільки різьблення пастою для різьбових з'єднань, що піддаються тепловій напрузі "G 052 112 A3"; 17 - Тримач, пригвинчений на блоці циліндрів; 18 – 25 Нм; 19 – 8 Нм

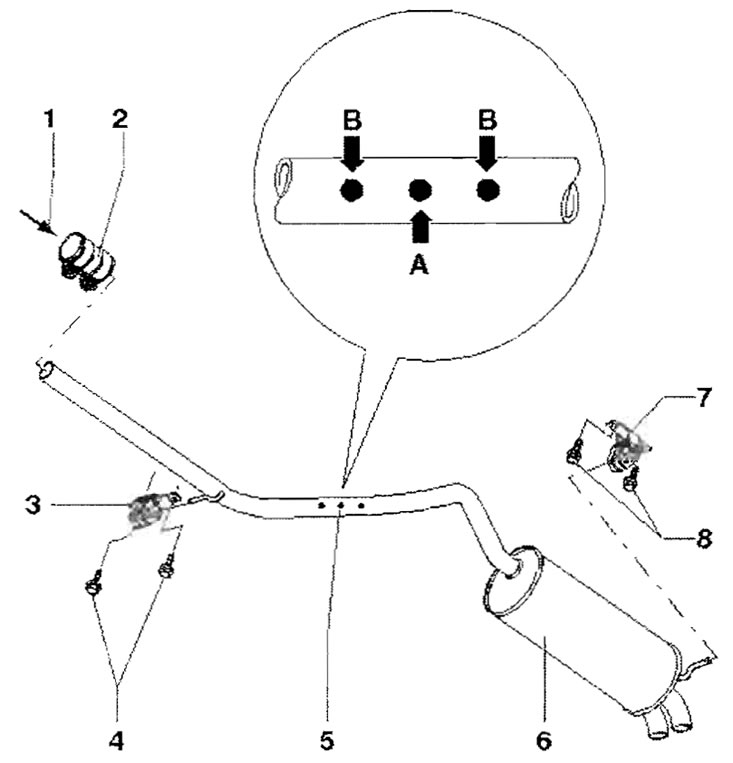

Задня частина випускного трубопроводу
1 - Від фільтру твердих частинок; 2 - Подвійний хомутик, 23 Нм; 3 - Пружинна підвіска, у разі пошкодження замінити; 4 - 25 Нм; 5 - Місце різання, із заводу-виробника утворює задня частина випускного трубопроводу одну деталь разом із середньою частиною випускного трубопроводу, у разі ремонту замінювати окремо, під час установки слід розташувати подвійний хомутик на маркування "стрілки В", вирівняти систему випуску ОГ таким чином, щоб на ній не було внутрішніх напруг; 6 - Задня частина випускної труби; 7 - Пружинна підвіска, у разі пошкодження замінити 8-25 Нм
