Снятие и установка шкива поликлинового ремня коленвала (Skoda Octavia 5E)

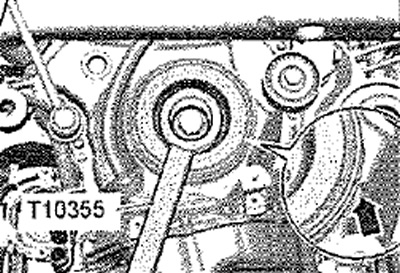

Снять поликлиновой ремень. С помощью упора «Т10355» провернуть шкив поликлинового ремня коленвала в положение "ВМТ цилиндра 1" «стрелка». Выемка на шкиве поликлинового ремня коленвала должна располагаться напротив метки-стрелки на нижнем кожухе цепи привода ГРМ. Выкрутить болт крепления шкива поликлинового ремня коленвала, используя для этого упор «Т10355».

Осторожно! Опасность повреждения двигателя. Запрещается поворачивать коленвал из положения "ВМТ" при снятом шкиве это может привести к изменению фаз газораспределения.

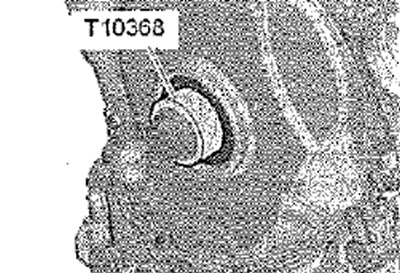

Снять шкив поликлинового ремня коленвала. Если шкив поликлинового ремня не предполагается сразу же установить на место, вкрутить болт крепления шкива обратно вместе с оправкой «Т10368».

Указание. Это действие важно, т.к. иначе звёздочка коленвала может перекоситься, и придётся заново регулировать весь цепной привод ГРМ.

Установка

Установка в обратном порядке.

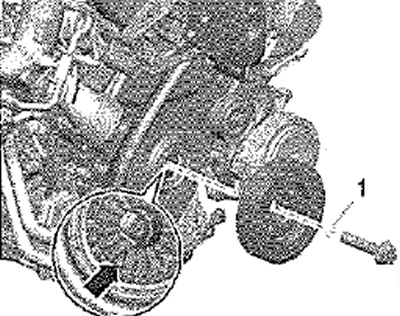

Указание: Заменить винт крепления шкива поликлинового ремня коленвала. Уплотнительное кольцо «1» поставляется вместе с винтом, перед установкой смочить моторным маслом.

[Оригинал смотрите на сайте SKODABOOK.ru]

Удалить остатки масла на шейке коленвала с помощью чистой ветоши. Установить шкив поликлинового ремня коленвала, учитывая при этом зубчатый контур «стрелка», и затянуть болт.
