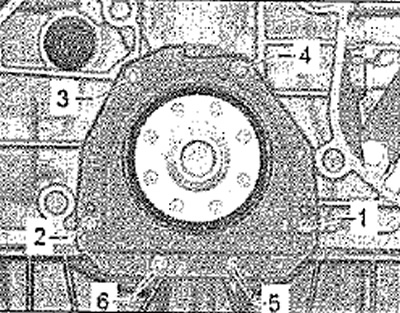

Выкрутить винты -1...6-. Отжать крышку коленвала со стороны КП.
Установка

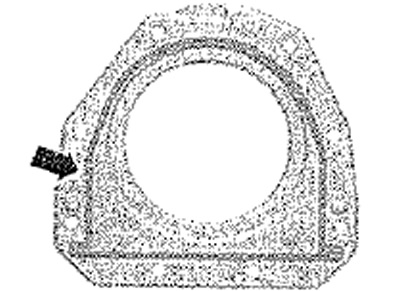

Удалить остатки герметика с уплотнительных поверхностей на блоке цилиндров и на масляном поддоне с помощью химического средства для удаления герметика. Обезжирить привалочные поверхности. Отрезать наконечник тюбика с герметиком по передней метке (диаметр отверстия около 2 мм). Нанести силиконовый герметик «стрелка», как показано на рисунке, на чистые привалочные поверхности крышки коленвала со стороны КП, Толщина полоски герметика: 2...3 мм.

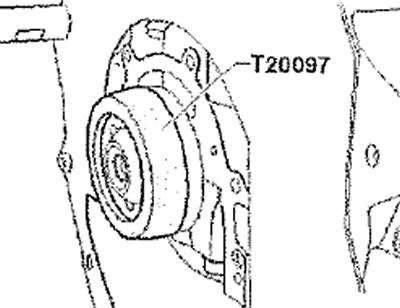

Надеть направляющую втулку «Т20097» на коренную шейку коленвала. Надеть крышку коленвала через направляющую втулку «Т20097» на коренную шейку коленвала.
Указание: Крышка коленвала со стороны КП должна быть установлена в течение 5 минут после нанесения силиконового герметика. Полоска герметика не должна быть шире предписанного, т.к. в противном случае избыток герметика попадёт в масляный картер и забьет сетчатый фильтр в трубке забора масла.

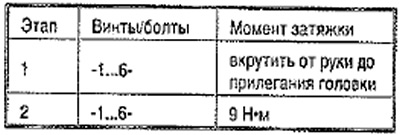

Крышку коленвала со стороны КП установить сразу и затянуть винты в указанной последовательности следующим способом. Затянуть винты в 2 этапа в указанной последовательности.
Указание: Вкручиваются только 6 винтов, 2 резьбовых отверстия остаются свободными.
