Оглавление: Отсоединение разъёма 1KQ 973 706 ⬇ Подсоединение разъёма 1К0 973 706 ⬇ Отсоединение разъёма 8К0 973 706 ⬇ Подсоединение разъёма 8К0 973 706 ⬇

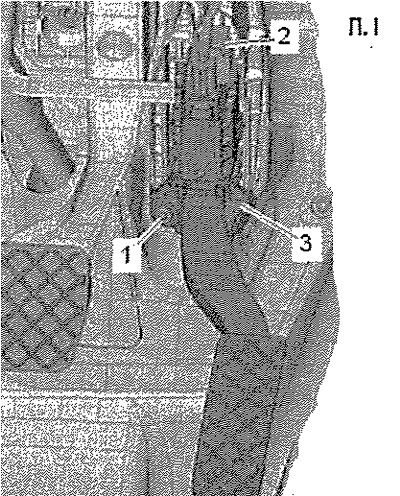

Указание: Для модуля педали газа используются разъёмы, которые могут отсоединяться и подсоединяться разными способами.

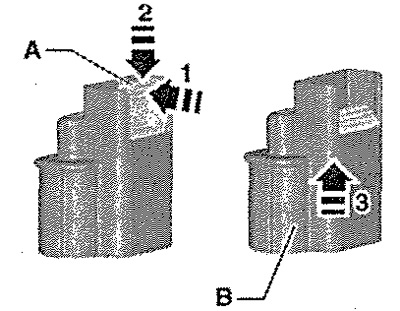

Отсоединение разъёма 1KQ 973 706
Слегка нажать на шибер «А» (серый) в «направлении стрелки 1» и сдвинуть до упора в «направлении стрелки 2». Удерживая ползунок в этом положении, отсоединить корпус разъёма «В» вверх по «направлению стрелки 3». Ползунок «А» остаётся в нижнем положении.

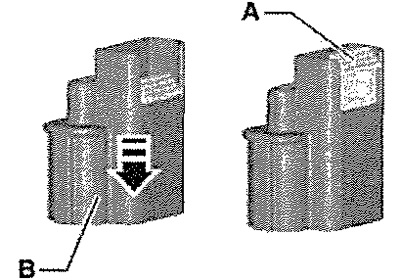

Подсоединение разъёма 1К0 973 706
Надвинуть корпус разъёма «В» вниз по «направлению стрелки» до отчётливой фиксации. Ползунок «А» автоматически перемещается в верхнее положение. Проверить надёжность фиксации разъёма, потянув за него в противоположную сторону.

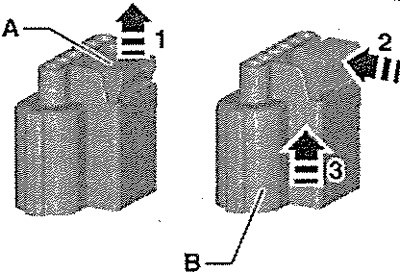

Отсоединение разъёма 8К0 973 706
Вытянуть ползунок «А» (красного цвета) вверх до упора по «направлению стрелки 1». Прижать ползунок по «направлению стрелки 2» и отсоединить корпус разъёма «В», потянув его вверх по «направлению стрелки 3».
Ползунок «А» остаётся в верхнем положении.

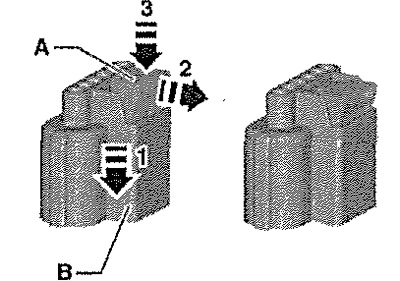

Подсоединение разъёма 8К0 973 706
Сдвинуть корпус разъёма «В» до упора вниз в «направлении стрелки 1». Слегка прижать ползунок в «направлении стрелки 2» и сдвинуть вниз по «направлению стрелки 3». Ползунок «А» можно сдвинуть вниз только в том случае, если корпус разъёма был насажен вниз до упора. Проверить надёжность фиксации разъёма, потянув за него в противоположную сторону.
