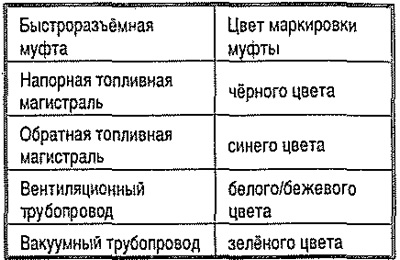

Указание: Быстроразъёмные соединения топливных вакуумных и вентиляционных магистралей имеют цветную маркировку. На быстроразъёмном соединении имеется точка нужного цвета, или в этот цвет окрашивается кнопка разблокировки.
Внимание! Напорный топливопровод находится под давлением! Перед отсоединением шлангов положить ветошь вокруг места соединения. Затем, осторожно ослабляя соединение, сбросить давление. Если быстроразъёмное соединение имеет пластиковое стопорное кольцо, то при снятии и установке соединения это кольцо можно не снимать.
Исполнение 1

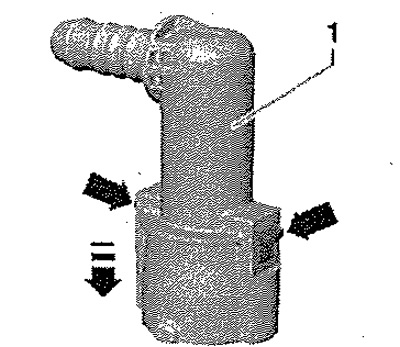

Штуцер с кнопками разблокировки «стрелки» справа и слева.
Отсоединение

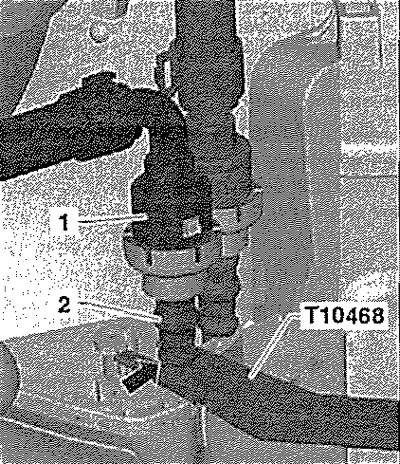

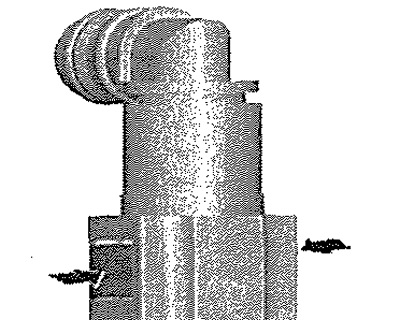

Придерживать место соединения «1» в моторном отсеке. Вставить рычаг «Т10468» между теплозащитным экраном и упором «стрелка» топливопровода «2» и удерживать его в таком положении.
Все

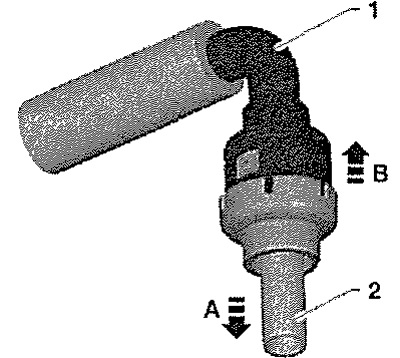

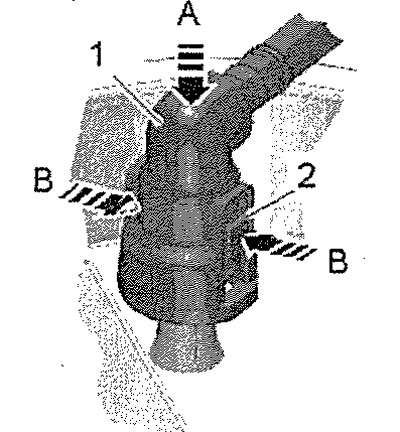

Нажать на муфту «1» в, «направлении стрелки А». Нажать на кнопки разблокировки и отсоединить вставное соединение «1» в «направлении стрелки В» от топливопровода «2». При установке учитывать цвет! Проверить надёжность крепления, потянув соединение в противоположную сторону!
Исполнение 2
Соединительная муфта с фиксатором «стрелка».
Отсоединение

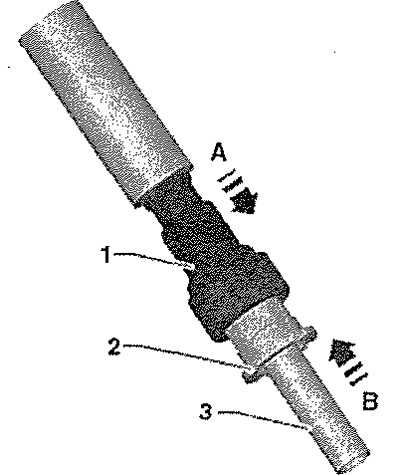

Нажать на муфту «1» в «направлении стрелки А». Потянуть фиксатор «2» в «направлении стрелки В». Отсоединить вставное соединение «1» в «направлении стрелки В» от топливопровода «3». При установке учитывать цвет! Проверить надёжность крепления, потянув соединение в противоположную сторону!
Исполнение 3

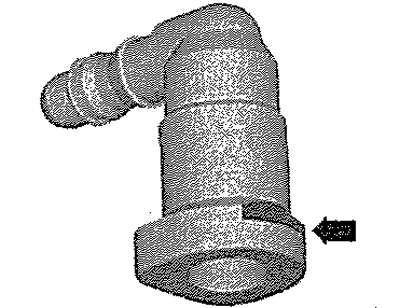

Муфта с кнопкой спереди «стрелка».
Отсоединение
Нажать кнопку разблокировки «стрелка»и снять муфту. При установке учитывать цвет! Проверить надёжность крепления, потянув соединение в противоположную сторону!
Исполнение 4

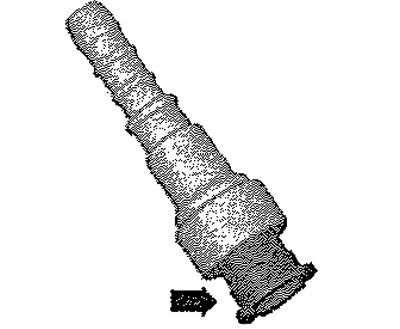

Штуцер с кнопками разблокировки «стрелки» справа и слева.
Отсоединение
Нажать на муфту в «направлении стрелки А». Нажать кнопки разблокировки «стрелки» и снять быстросъёмный штуцер. При установке учитывать цвет! Проверить надёжность крепления, потянув соединение в противоположную сторону!
Исполнение 5
Штуцер с кнопками разблокировки «стрелки» справа и слева.
Отсоединение
Нажать кнопки разблокировки «стрелки»и снять быстросъёмный штуцер. При установке учитывать цвет! Проверить надёжность крепления, потянув соединение в противоположную сторону!
Исполнение 6
Штуцер с кнопками разблокировки «стрелки» справа и слева.
Отсоединение

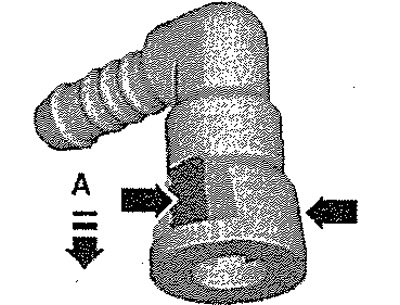

Отжать муфту «1» в «направлении стрелки» и удерживать. Нажать кнопки разблокировки «стрелки» и снять быстросъёмный штуцер. При установке учитывать цвет! Проверить надёжность крепления, потянув соединения в противоположную сторону!
Исполнение 7
Быстроразъёмная муфта «1» с кнопками разблокировки «2» справа и слева.
Отсоединение

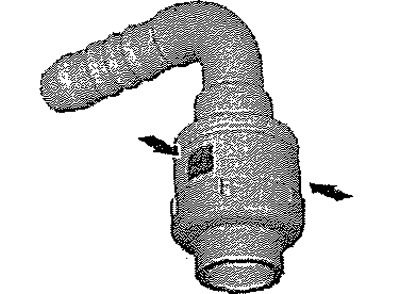

Нажать на муфту «1» в «направлении стрелки А» и удерживать её нажатой. Нажать на кнопки разблокировки «2» в направлении стрелки В- и снять муфту «1». При монтаже соблюдать на цветовую маркировку. Быстроразъемная муфта должна зафиксироваться с отчетливо слышным щелчком. Проверить надёжность крепления, потянув соединения в противоположную сторону!
