Премахване
Внимание: Не работете с горивната помпа за високо налягане на сухо – без гориво.
1. Свалете ангренажния ремък (за повече подробности вижте съответния раздел в главата "Дизелов двигател").
2. Разхлабете свързващите гайки и разкачете горивната линия за високо налягане между горивната помпа за високо налягане и горивната релса.
3. Монтирайте специалния инструмент (T10051) (A) върху зъбчатата ролка на задвижването на горивната помпа за високо налягане, както е показано на фигурата по-долу.
4. Затегнете на ръка монтажните гайки (стрелка), показани на фигурата по-долу.
5. Отстранете специалния инструмент (B) (T10492), след което внимателно завъртете ролката на горивната помпа и я поставете в ненатоварено положение.
6. Разхлабете монтажните гайки (стрелка) и свалете специалния инструмент (T10051) (A), показан на фигурата по-долу.
7. Свалете зъбчатата ролка на задвижването на горивната помпа за високо налягане.

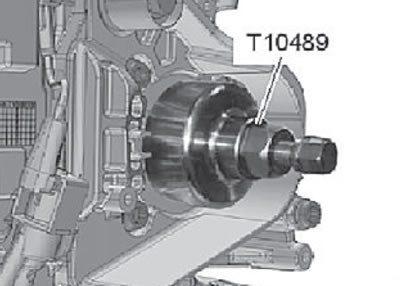

8. Монтирайте специалния инструмент (T10489) върху главината, като завъртите болта му надясно, както е показано на фигурата по-долу.
9. Натиснете главината на горивната помпа за високо налягане с помощта на специален инструмент.

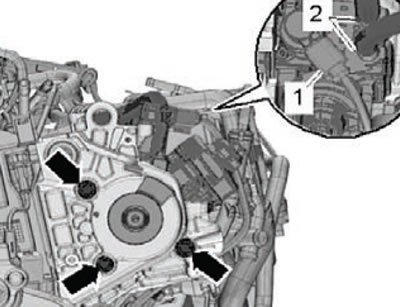

10. Разхлабете закрепващите скоби и разкачете маркучите за връщане на гориво (2), показани на фигурата по-долу.
11. Разкачете конектора на кабелния сноп (1), както е показано на фигурата по-долу.
12. Внимателно свалете модула на горивната помпа за високо налягане.
Инсталация
Монтажът се извършва в обратен ред на демонтирането.

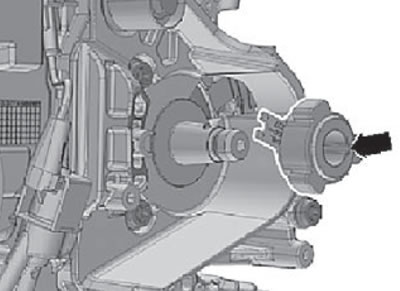

1. Монтирайте главината (стрелка) върху вала на горивната помпа за високо налягане, както е показано на фигурата по-долу. Ключът на вала на горивната помпа за високо налягане трябва да се подравни с вдлъбнатината в главината.
2. Монтирайте зъбчатата ролка на задвижващата помпа за високо налягане върху главината на вала, както е показано на фигурата по-долу. Предотвратете попадането на петролни продукти между специалното устройство и зъбчатата ролка на задвижването на горивната помпа за високо налягане.
3. Завийте гайките (стрелка) върху резбованата част на вала на горивната помпа за високо налягане, показана на фигурата по-долу.
4. Монтирайте специалното устройство върху зъбчатата ролка на задвижването на горивната помпа за високо налягане, след което затегнете монтажните гайки на ръка.

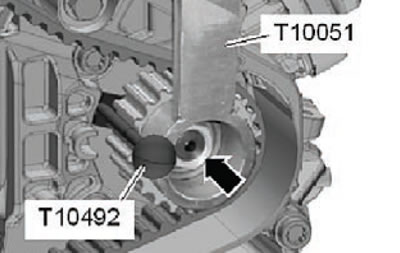

5. Завъртете зъбчатата ролка на задвижването на горивната помпа, като използвате специалния инструмент (T10051), докато зъбите на ролката опрат в специалния инструмент (T10492), както е показано на фигурата по-долу.

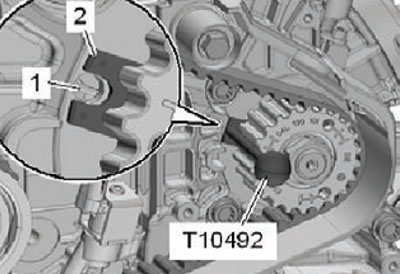

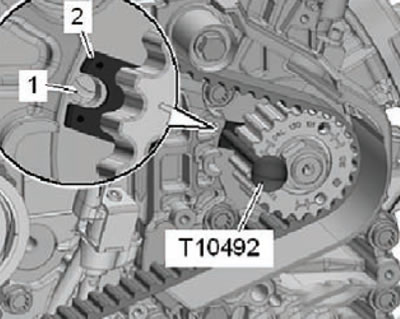

6. След като завършите предишната операция, поставете специалния инструмент (T10492) във вилката (2) на главината и в отвора зад нея (1) в скобата за монтаж на аксесоарите на двигателя, както е показано на фигурата по-долу.
7. Разхлабете отново монтажните гайки (стрелки). Задвижващата ролка на горивната помпа за високо налягане трябва все още да може да се върти. По един или друг начин, не развивайте гайките напълно.
8. Монтирайте ангренажния ремък (за повече подробности вижте съответния раздел в главата "Дизелов двигател").
Оригиналът може да бъде разгледан на: SkodaBook.ru
9. Свържете горивната линия за високо налягане.
