1. Обтегач на ангренажната верига; 2. Монтажен болт, въртящ момент на затягане по време на монтажа: 4 Nm + 90 градуса; 3. Водещ щифт, въртящ момент на затягане 20 Nm; 4. Монтажен болт; 5. Втулка; 6. Фазов превключвател, въртящ момент на затягане 35 Nm; 7. Фазов превключвател, въртящ момент на затягане 35 Nm; 8. Подпорни капаци; 9. Капак на цилиндровата глава; 10. Закрепващ болт, въртящ момент на затягане 9 Nm; 11. Водач на веригата, горен; 12. Ангренажна верига; 13. Водач на страничната верига; 14. Водещ щифт; 15. Зъбно колело на коляновия вал; 16. Рейка за обтегач на ангренажна верига
Демонтиране и монтаж
1. Свалете горния капак на ангренажната верига.
2. Свалете долната защита на двигателния отсек.
Моля, обърнете внимание: Фазово-превключващите управляващи клапани имат лява резба.

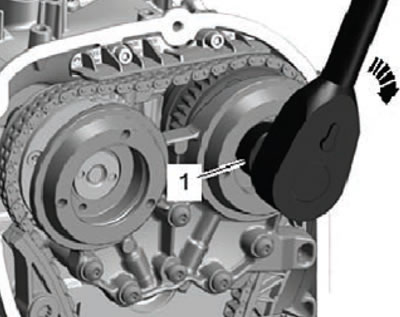

3. С помощта на специален адаптер (T10352/2) развийте управляващите клапани на фазовите превключватели на всмукателните и изпускателните разпределителни валове, както е показано на фигурата по-долу.

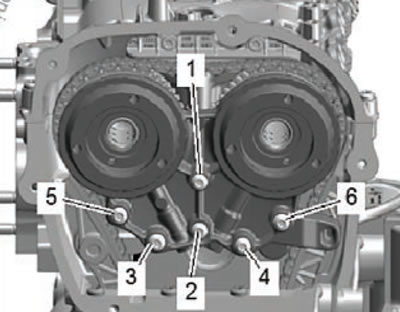

4. Развийте монтажните винтове (стрелки) и свалете капака на фазовия превключвател на разпределителния вал, както е показано на фигурата по-долу.
5. Коляно ролка на коляновия вал с помощта на контропоры (Т10355), за да настроите буталото на първия цилиндър в положение на ТРС.

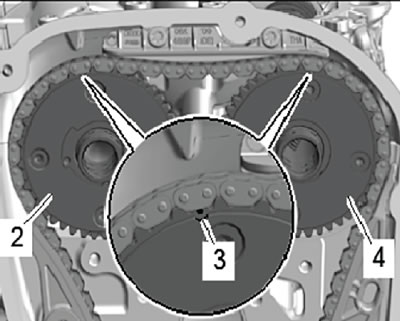

- Маркировките (3) на зъбните колела на разпределителния вал трябва да сочат нагоре.

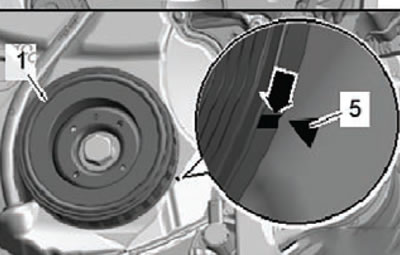

- Прорезът (стрелка) на шайбата на коляновия вал (1) трябва да е срещу маркировката на долния капак на ангренажната верига (стрелка) (5).
6. Свалете долния капак на ангренажната верига (за повече подробности вижте съответния раздел в тази глава).

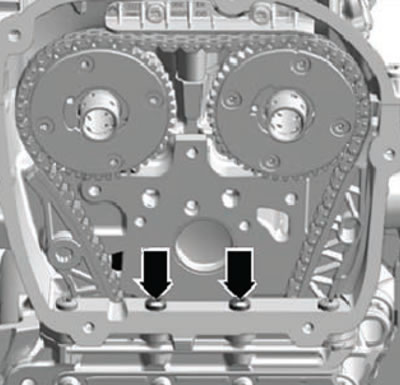

7. Развийте монтажните болтове (стрелки), показани на фигурата по-долу.
8. Монтирайте специалния лост (T40243) (стрелки), както е показано на фигурата по-долу.
9. Натиснете задържащия пръстен (1) на обтегача на ангренажната верига и го фиксирайте в това положение.

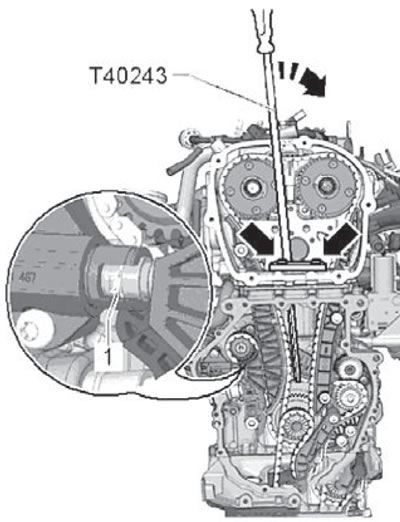

10. Бавно стиснете обтегача, като използвате специалния инструмент (T40243) по посока на стрелката, както е показано на фигурата по-долу.

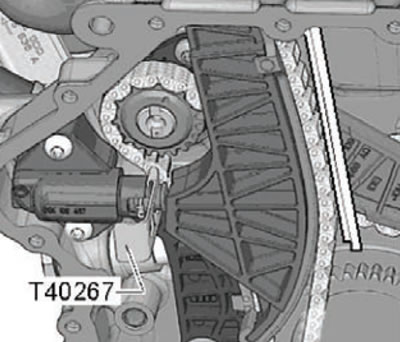

11. С помощта на специалния инструмент (T40267) закрепете обтегача на ангренажната верига, както е показано на фигурата по-долу.
12. Свалете лоста на специалния инструмент (T40243).

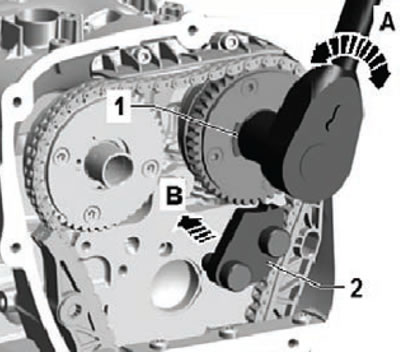

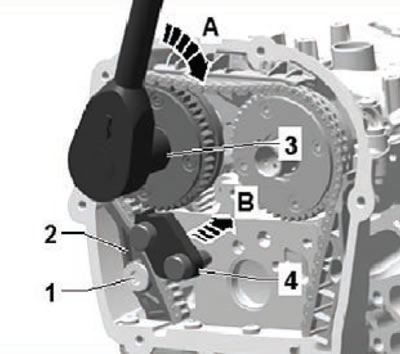

13. Монтирайте инструмента за заключване на разпределителния вал (T40271/2) върху главата на цилиндъра и го преместете към зъбите на зъбното колело на задвижващия вал на разпределителния вал (по посока на стрелката B), както е показано на фигурата по-долу. Завъртете всмукателния разпределителен вал с помощта на специалния инструмент (T40266) по посока на стрелката A, както е показано на фигурата по-долу.
14. Завийте специалния инструмент за заключване на разпределителния вал (T40271/1) в главата на цилиндъра.
15. Завъртете изпускателния разпределителен вал с помощта на специалния инструмент (T40266) по посока на стрелката A. Разхлабете болта (1) и насочете обтегателната рейка (2) надолу. Завъртете зъбното колело на изпускателния разпределителен вал по посока на часовниковата стрелка (A), докато специалният заключващ инструмент (T40271/2) зацепи зъбите на зъбното колело (C), както е показано на фигурата по-долу.

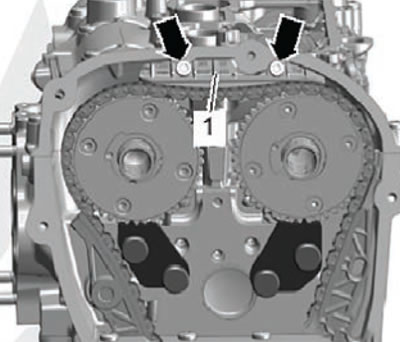

16. Развийте монтажните винтове и свалете водещата шина на ангренажната верига (1), като я издърпате към себе си (1), както е показано на фигурата по-долу.
17. Натиснете обтегача на веригата на задвижването на маслената помпа по посока на стрелката, след което фиксирайте обтегача в това положение, като монтирате специалния прът (T40011), както е показано на фигурата по-долу.

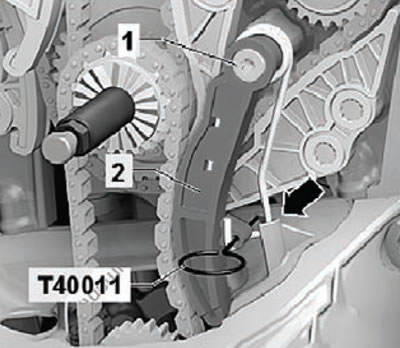

18. Развийте монтажния болт (1) и свалете обтегача на веригата.

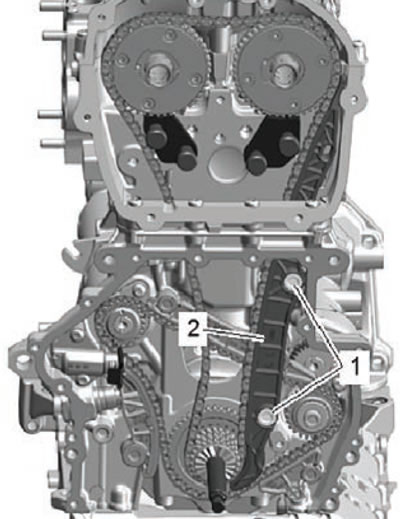

19. Развийте монтажните болтове (1), след което свалете водещата шина на ангренажната верига (2), както е показано на фигурата по-долу.
