Премахване и инсталиране на 12 V контакт в багажното отделение
Отстранете лявата облицовка на багажника. Изключете електрическия конектор -1-. Разхлабете гайката -5-. Извадете гнездото -2- с патрона -3- от капака -4-.
Монтаж в обратен ред.
Преобразувател на напрежение с контакт 12V/230V
Забележка: Преди да работите по гнездата, прочетете описанието на функцията, основните инструкции за безопасност и възможната употреба на контакти. Корпусът на преобразувателя на напрежение 12V/230V съдържа кондензатори, които могат да се зареждат от остатъчно напрежение. Има опасност от злополука поради токов удар. Корпусът на преобразувателя на напрежение с контакт 12 V/230 V не трябва да се отваря при никакви обстоятелства. Конекторът, проводниците, както и контактът 230 V не подлежат на ремонт. Ако конектор, проводник или гнездо са дефектни, сменете целия модул. Когато използвате инструмент с лост, запечатайте местата, където е поставен инструментът с лост, с обикновена лепяща лента.

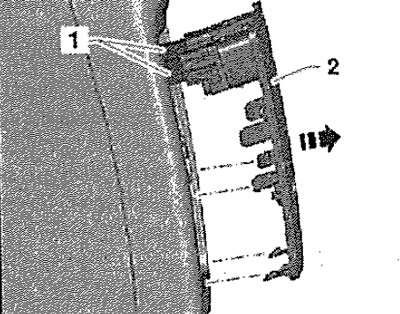

Освобождаване на облицовката -2- -стрелка- с клин -3409-. Ако има, извадете щепсела от превключвателите за отопление на седалката -1-.

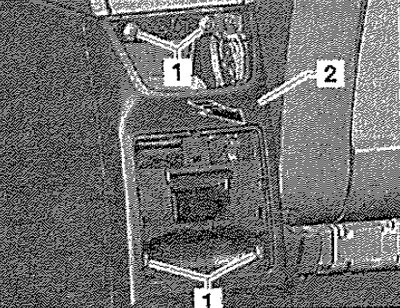

Отстранете винтовете -1- (1 Nm) и свалете облицовката -2- -стрелка-.

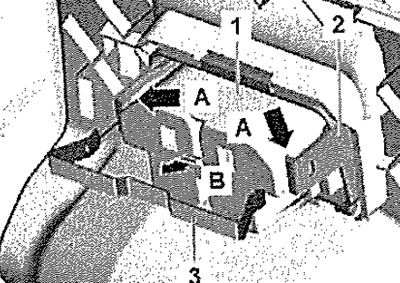

Отстранете фиксатора -3-. Натиснете задържащите зъби -стрелки A- и извадете гнездото -1- от скобата -2- -стрелка B-.

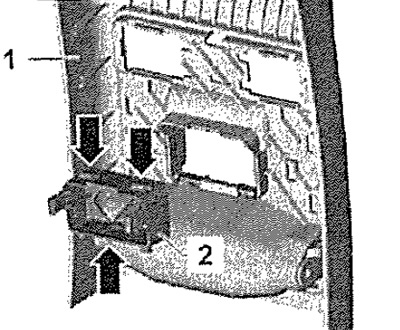

Ако е необходимо, освободете фиксаторите -стрелки- и издърпайте скобата на гнездото -2- от облицовката -1-.
Развийте винтовете -2-, повдигнете леко преобразувателя на напрежение с гнездото -1- и го издърпайте от централната конзола. Отключете и изключете конектора.
Инсталиране

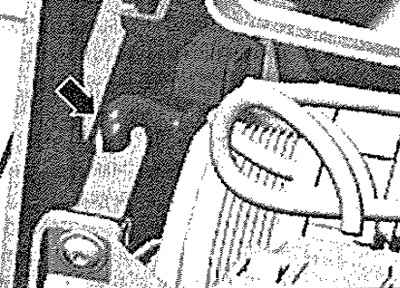

Монтаж в обратен ред. Преди да монтирате облицовка с гнездо в централната конзола, поставете кабелния сноп в ключалката -стрелка-.
