1. Врата
2. Фиксирана гайка
3. Лепкава подложка
4. Външно уплътнение на вратата
5. Капак
6. Уплътнение на вътрешен стъклен канал
7. Външно уплътнение на стъклен жлеб
8. Парче дунапрен
9. Водач за стъкло

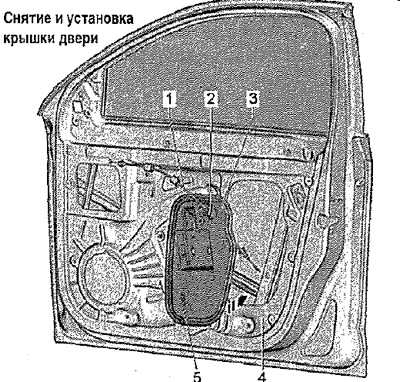

Сваляне и поставяне на капака на вратата
Свалете тапицерията на предната врата. Повдигнете капака "3" отдолу. Издърпайте щита "3" надолу и го извадете от вратата "4".
Забележка: Ако е необходимо за по-нататъшна работа, издърпайте кабела -P с муфа "2" от капака "3".
Монтаж в обратен ред.

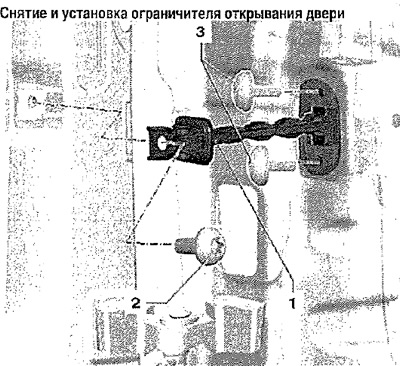

Премахване и монтиране на ограничителя на отваряне на вратата
Свалете тапицерията на предната врата. Отстранете винта "2" на колона A. Отстранете винтовете "3". Отстранете пластмасовия капак над високоговорителя и отстранете ограничителя на хода на вратата "1". Отстранете ограничителя на хода на вратата през получения отвор.
 |
 |
Монтиране
Поставете ограничителя на вратата в отвора, покрит от капака. Завийте винтове "3", момент на затягане 9 Nm. Завийте винт "2", въртящ момент на затягане 30 Nm. Поставете пластмасовия капак върху високоговорителя. Монтирайте тапицерията на предната врата.
Премахване и монтиране на заключващата скоба
Развийте винтовете "2" и отстранете заключващата скоба "1".
Монтиране
Монтирайте заключващата скоба "1" на B колона "3" и затегнете винтовете "2", въртящ момент на затягане: 25 Nm. Регулирайте заключващата скоба.
