Премахване и монтиране на капака на цилиндъра на ключалката на предната врата
Забележка: Когато отстранявате защитния капак на цилиндъра на ключалката, не усуквайте и не издърпвайте отвертката с отвертката.
Свалете дръжката на вратата. Поставете тънка отвертка "3" с лека сила "стрелка a" в отвора от долната страна на капака на цилиндъра на ключалката. Издърпайте предпазния капак на цилиндъра на бравата "1" заедно с отвертката от долната страна от вратата - вижте. стрелка b-. Отстранете капака от цилиндъра на ключалката, като го плъзнете нагоре.

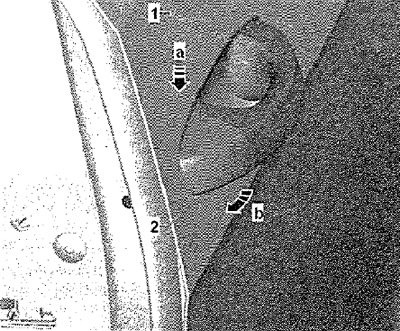

Монтиране
Свалете дръжката на вратата "1". Поставете капака "2" отгоре, леко наклонен от вертикалата, стрелка a - към цилиндъра на ключалката. Натиснете защитния капак на цилиндъра на ключалката "2" към вратата - вижте. стрелка b- така че защитният капак да е фиксиран върху цилиндъра на ключалката.

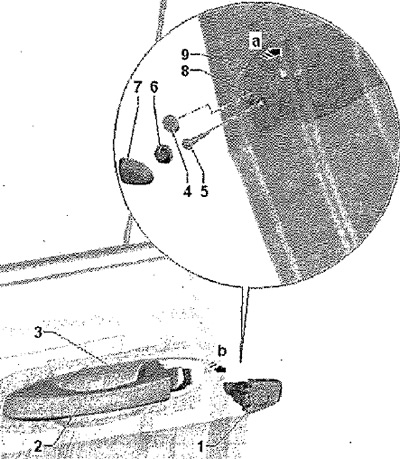

Премахване и монтиране на цилиндъра на бравата
Забележка: Цилиндърът на ключалката се намира само на вратата на водача.
Защитният капак на цилиндъра на бравата е свален. Отстранете капаците -4 и 6- или капака "7". Развийте винта "5". Развийте винта "8", докато спре, така че да освободи цилиндъра на ключалката. Свалете дръжката на вратата "2". Отстранете тялото на цилиндъра на ключалката "1" под прав ъгъл "стрелка b" към вратата от тялото на дръжката "3".
Монтиране
Свалете дръжката на вратата "2" "стрелка a". Поставете тялото на цилиндъра на бравата "1" под прав ъгъл "стрелка b" спрямо вратата в тялото на дръжката "3". Завийте винтове -5 и 8- в тялото на дръжката. Момент на затягане на винтове -5 и 8- (2,2 Nm).
Забележка: По време на монтажа натиснете тялото на цилиндъра на ключалката към външния панел на вратата.
Монтаж в обратен ред. След това не забравяйте да проверите работата на ключалката при отворена врата.
