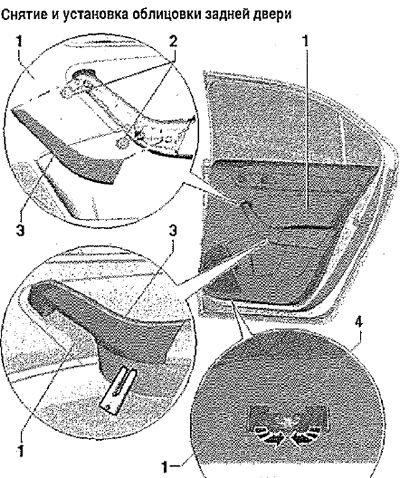

Отстранете винтовете "2" (4 Nm). От долната страна завъртете гайката "4" на 90° с гаечен ключ SW10 и освободете фиксатора.
Автомобили с дръжки за повдигане на прозорците

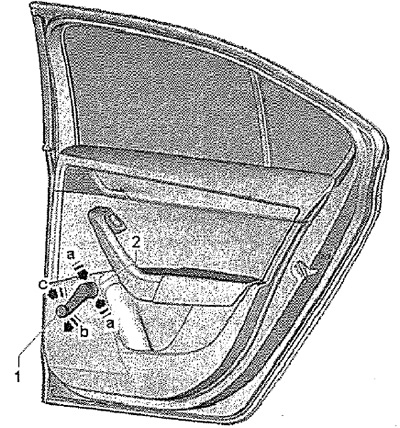

Отстранете дръжката за повдигане на прозореца. За да направите това, натиснете задържащия пръстен "2" по посока на стрелката -a-. Преместете задържащия пръстен "2" по посока на стрелката -b-. Отстранете дръжката "1" от вала по посока на стрелката -c-.
По-нататък за всички автомобили
От долната страна завъртете гайката "7" на 90° с гаечен ключ SW10 и освободете фиксатора. Отстранете винтовете "5" (4 Nm).
Внимателно! При освобождаване на обшивката на вратата има опасност от повреда на крепежните елементи! За да предотвратите това, при демонтирането е от съществено значение да следвате посочените разпоредби и последователност от операции за разединяване на скобите.
Отстранете тапицерията на вратата от скобите в показаната последователност. За тази цел използвайте например широк пластмасов клин "T10383/1", "T10383".

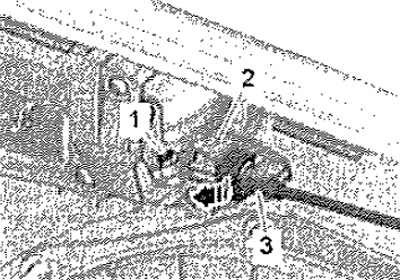

Отстранете тапицерията на вратата от отвора на прозореца нагоре. От вътрешната страна на тапицерията на вратата издърпайте задвижващия кабел "3" от задвижването на вътрешната дръжка на вратата "2" по посока на "стрелката" и извадете опашката "1" от скобата. В съответствие с конфигурацията на автомобила, изключете електрическите конектори на кабелния сноп от тапицерията на вратата.
Монтиране
Монтаж в обратен ред.
Забележка: Преди монтаж проверете всички крепежни елементи за повреди и сменете, ако е необходимо.

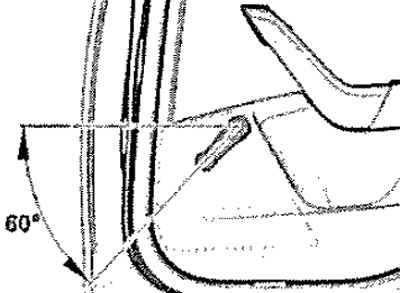

При превозни средства с ръчно повдигане на прозорците, манивелата е наклонена надолу под ъгъл от 60°, когато прозорците са повдигнати.
