Точки на свързване и щепселни съединения на снопове проводници

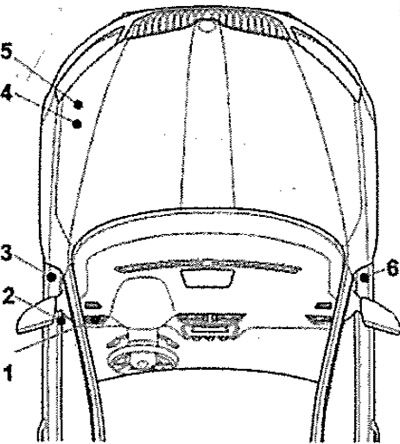

Преглед на точките за свързване и щепселните връзки в предната част на автомобила

1. Щепселна връзка, 16-пинов -T16b-

2. Точка на свързване на А-колоната отляво

3. Щепселна връзка, 27-пинов -T27a-

4. Щепселна връзка, 14-пинов -T14a-

5. Щепселна връзка, 8-пинов -T8a-/щепселна връзка, 4-пинов -T4o-/щепселна връзка, 10-пинов -T10v-

6. Щепселна връзка, 27-пинов -T27b-

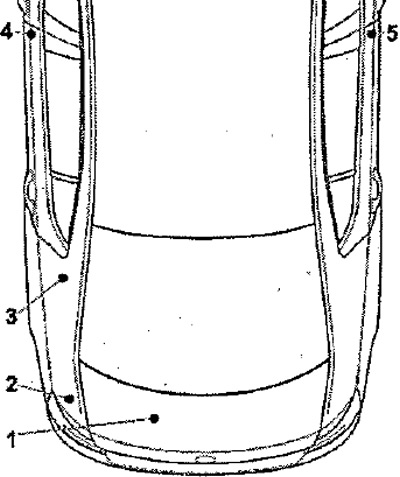

Преглед на точките за свързване и щепселните връзки в задната част на автомобила

1. Точка на свързване в капака на багажника

2. Точка на свързване в багажника отляво

3. Място на връзките на С-колоната отляво

4. Щепселна връзка, 27-пинов-T27c-

5. Щепселна връзка, 27-пинов-T27d-

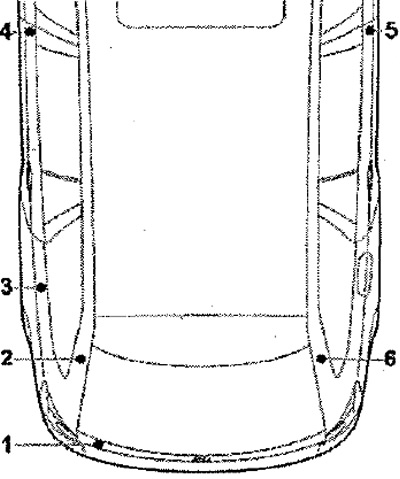

Преглед на точките за свързване и щепселните връзки в задната част на автомобила (Combi)




1. Точка на свързване в капака на багажника

2. Място на връзките на D-колоната отляво

3. Място на връзките на С-колоната отляво

4. Щепселна връзка, 27-пинов -T27c-

5. Щепселна връзка, 27-пинов -T27d-

6. Точка на свързване на колона 0 вдясно

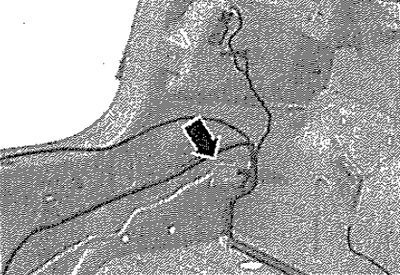

Точка на свързване в багажника отляво: щепселна връзка, 10-пинов T12e, в багажника отляво, "стрелка"

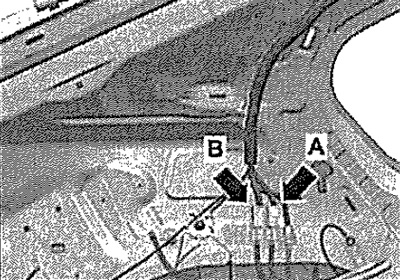

Място на свързване на стълб C вляво: 5-пинов щепсел -T5a-, на стълб C вляво, "стрелка B"; 5-пинов щепсел "T5Ь", на колона C вляво, "стрелка A"

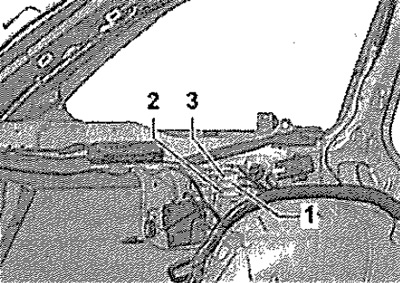

Точка на свързване на C-колона вляво (Combi)

1. 5-пинов щепсел -T5a-, на колона C отляво


2. 5-пинов щепсел -T5w-, на C-колона отляво

3. Щепселна връзка 5-пинов "T56", на C колона отляво

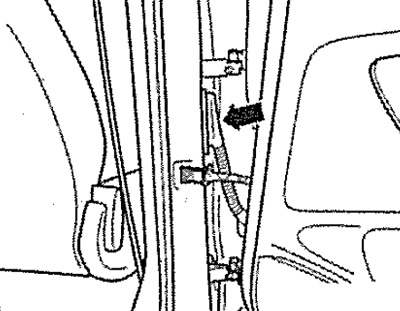

Точка на свързване на колона B отляво: щепселна връзка, 27-пинов -T27c-, на колона B отляво, "стрелка"

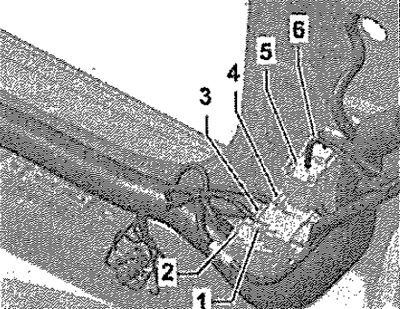

Точка на свързване на А-колоната отляво

1. Щепселна връзка, 17-пинов-T17b-

2. Щепселна връзка, 17-пинов-T17d-

3. Щепселна връзка, 17-пинов-T17c-

4. Щепселна връзка, 17-пинов-T17a-

5. Щепселна връзка, 17-пинов -T17f-

6. Щепселна връзка, 17-пинов -T17e- (до май 2013г.)

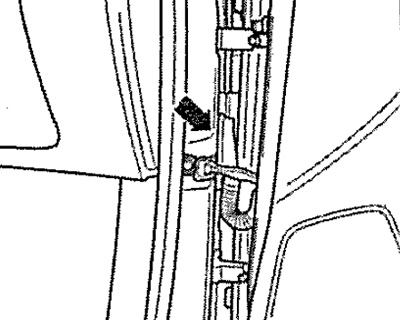

Точка на свързване на колона А вляво: щепселна връзка, 27-пинов -T27a-, на колона А вляво, "стрелка"

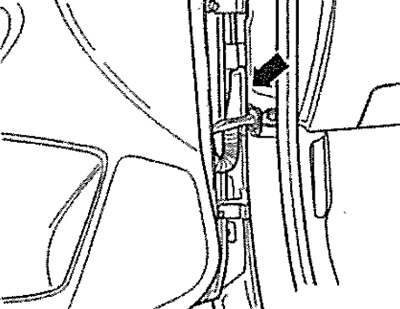

Точка на свързване на колона А вляво: щепселна връзка, 27-пинов -T27b-, на колона А вдясно, "стрелка"

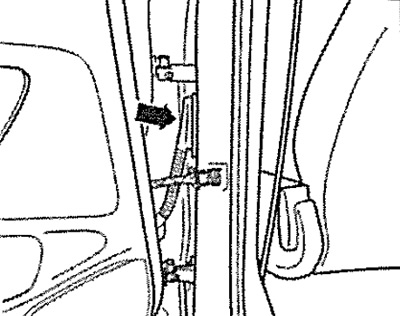

Точка на свързване на B-колона вдясно: щепселна връзка, 27-пинов -T27d-, на B-колона вдясно, "стрелка"

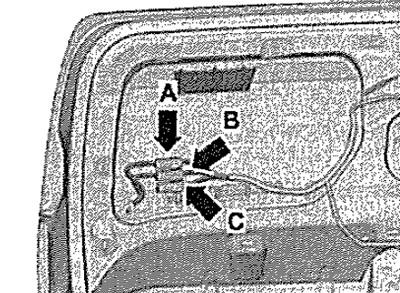

Точка на свързване в капака на багажника (Combi): щепселна връзка, 5-пинов -T5c-, в капака на багажника, "стрелка A"; щепселна връзка, 5-пинов "T56", в капака на багажника, "стрелка B"; щепселна връзка, 5-пинов -T5x-, в капака на багажника, "стрелка C"

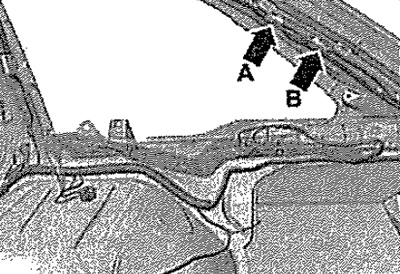

Място на свързване на D-колона отляво (Combi): 5-пинов щепсел -T5aa-, на D-колона отляво, "стрелка A"; 2-пинов щепсел -T2ao-, на D колона отляво, "стрелка B"

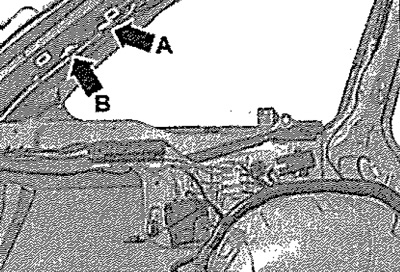

Място на свързване на D-колона вдясно (Combi): 5-пинов щепсел -T5ab-, на D-колона вдясно, "стрелка A"; 2-пинов щепсел -T2ap-, на D-колоната вдясно, "стрелка B"
