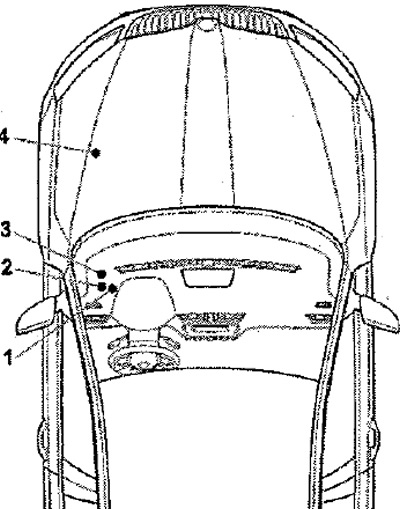

Реле — описание на конструкцията и позиции на натоварване (Skoda Octavia 5E)

1. Релейна скоба на държача на блока за управление на бордовата мрежа: на държача на блока за управление на бордовата мрежа

2. Релейна скоба под арматурното табло вляво: под арматурното табло вляво

3. Релейна скоба зад кутията с предпазители: зад кутията с предпазители

4. Скоба за релето на E-box: в подкапакното пространство отляво

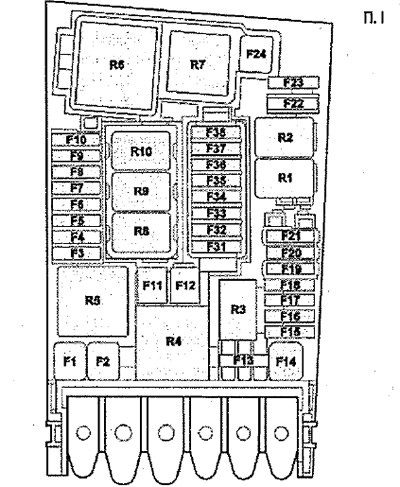

Зареждане на релейни позиции на релейна скоба на E-Box

R1. Стартово реле 1-J906-

R2. Стартерно реле 2 "J907"

R3. Реле за клаксон "J413"

R4. Реле за висока отоплителна мощност "J360"

(Текст, взет от този уебсайт: skodabook.ru)



R5. Главно реле "J271"

R6. Автоматичен контролен блок за време за предварително загряване "J179"

R7. Реле за ниска топлинна мощност "J359"

R8. Реле за прекъсване на запалването "J240"

R9.

R10. Реле 2 отопляемо предно стъкло "J611"

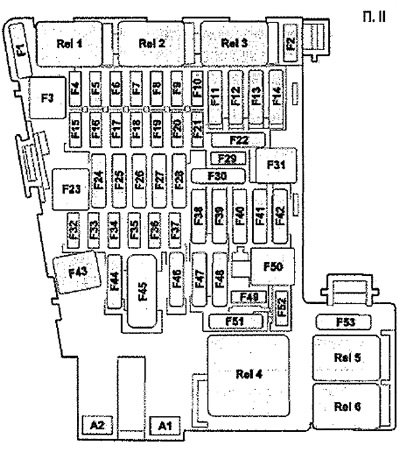

Зареждане на позициите на релето на релейната скоба под таблото вляво

Отн. 1-3.

Реле 4. Силово реле на конектор 15 "J329"

Реле 5. Реле за отопление на задното стъкло "J9"

Реле 6. Заредете реле "J790"

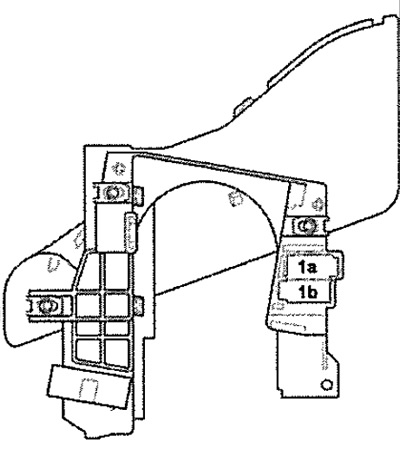

Зареждане на местата на релетата на държача на блока за управление на бордовата мрежа

1. 1a - реле за отопление на предното стъкло "J47"

1b - не е заето

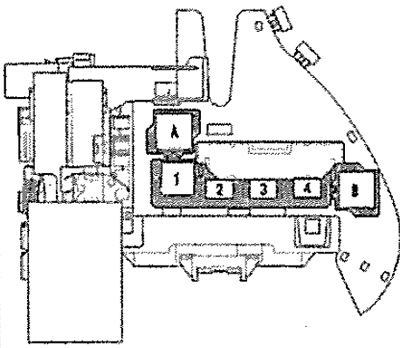

Зареждане на местата на релетата на държача на контролния блок зад държача на предпазителя

1. Реле за обтегач на предпазен колан "J669" (до май 2013г.)



2-4. не е заето

А. не е заето

Б. не е заето
