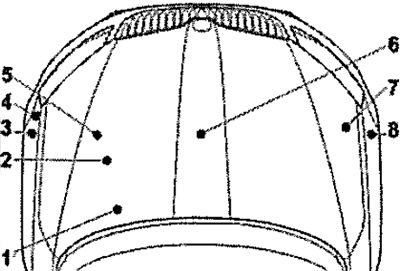

Преглед на заземяващите връзки в двигателното отделение
1. Гъвкава заземителна лента, батерия - корпус -1-
2. Заземяване на скоростната кутия -14-
3. Заземяване 3 на страничен елемент, преден ляв -673-
4. Заземяване 2 на страничен елемент, преден ляв -672-
5. Заземяване 1 на страничен елемент, преден ляв -671-
6. Точка на заземяване на главата на цилиндъра -15-
7. Заземителна точка в двигателния отсек вдясно -13-
8. Заземяване 1 на страничен елемент, преден десен -685-

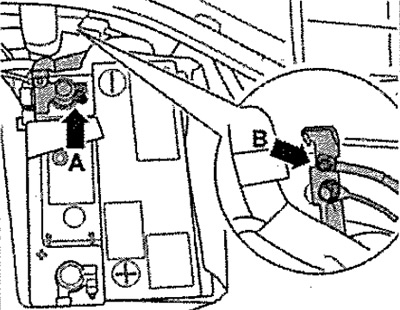

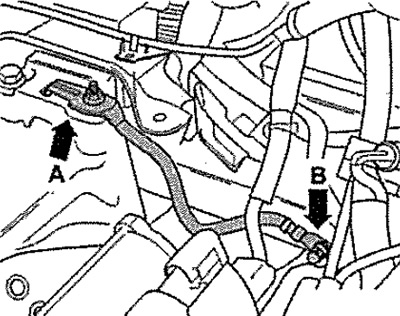

Отрицателна батерия -стрелка A-: Момент на затягане: 6 Nm
1. Гъвкава лента за връзка с корпуса, батерия - тяло -стрелка-
14. Заземяване на скоростната кутия -стрелка A-

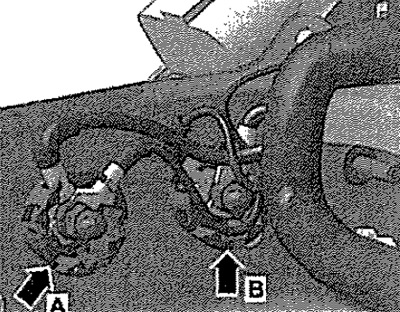

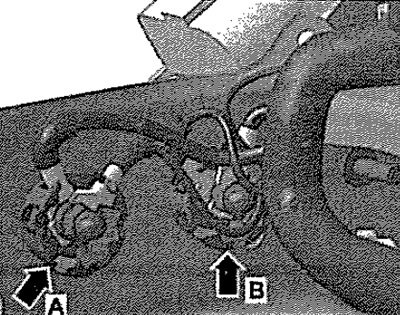

671. Точка на заземяване 1, на надлъжния елемент, предна лява -стрелка B-
673. Точка на свързване към масата 3, на надлъжната странична греда отпред отляво -стрелка В-; въртящ момент на затягане: 9 Nm
672. Точка на заземяване 2 на надлъжната странична греда, предна лява -стрелка A-; въртящ момент на затягане: 9 Nm

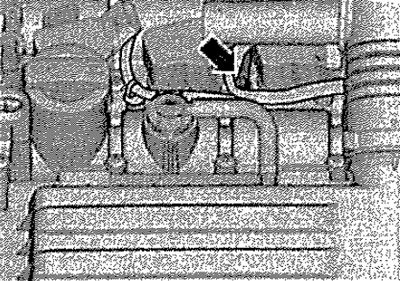

15. Заземяване на главата на цилиндъра -стрелка-

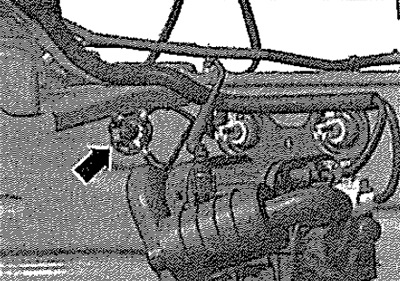

13. Заземителна точка в двигателния отсек вдясно -стрелка-; въртящ момент на затягане: 9 Nm

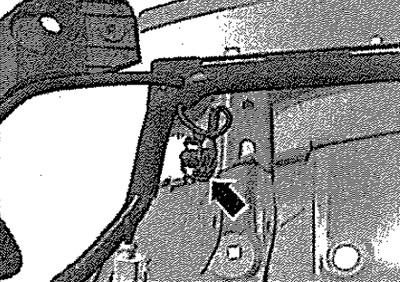

685. Точка на заземяване 1, на надлъжен елемент, предна дясна -стрелка-; въртящ момент на затягане: 9 Nm

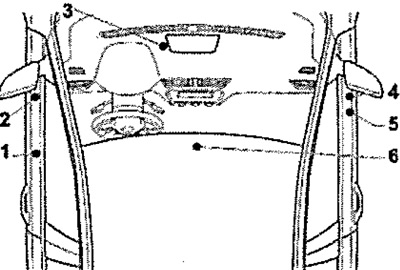

Преглед на заземените връзки в купето
1. Заземяване на прага на вратата, преден ляв -684-
2. Заземяване на А-колона, лява -639-
3. Наземна връзка 1, на централен тунел -687-
4. Заземяване 2 на А-колоната отдясно-751-
5. Земна точка на А-колона, вдясно -638-
6. Точка за заземяване на покрива в предния център -689-

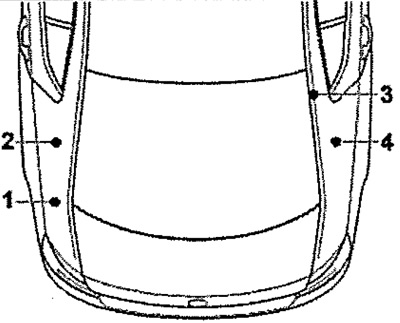

Преглед на заземяващите връзки в багажника
1. Заземяване в багажното отделение, ляво -50-
2. Заземяване на C-колона, лява -61-
3. Точка за заземяване на капака на багажника отдясно -53-
4. Заземена точка на C-колона, дясно -62-

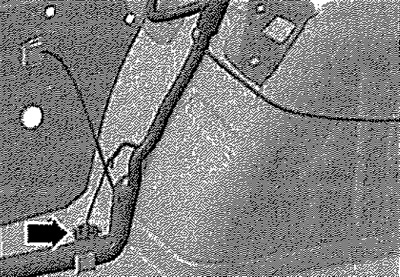

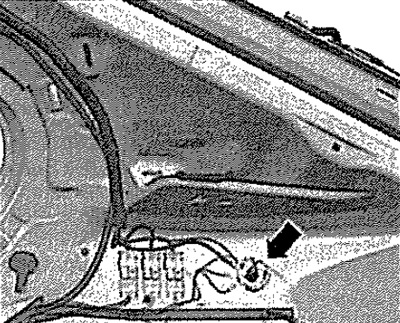

50. Заземяване в багажното отделение отляво -стрелка-; въртящ момент; 9 Нм

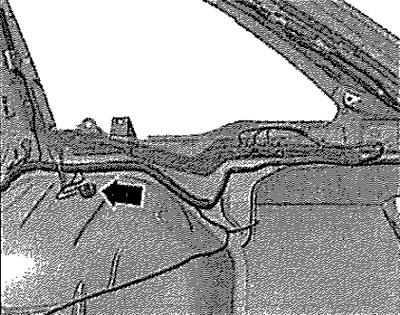

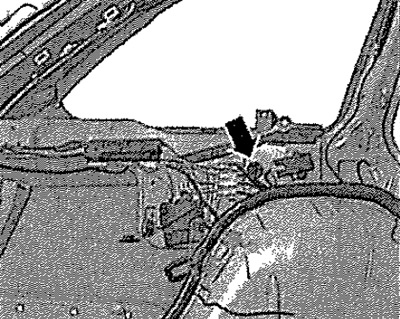

61. Точка за заземяване на С-колона отляво -стрелка-; въртящ момент на затягане: 9 Nm

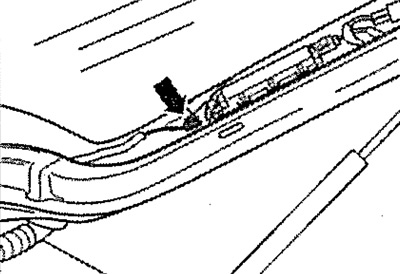

53. Точка за заземяване от дясната страна на капака на багажника -стрелка-; въртящ момент на затягане: 2 Nm

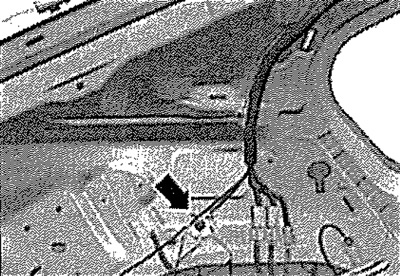

62. Точка за заземяване на С-колона вдясно -стрелка-; въртящ момент на затягане: 9 Nm

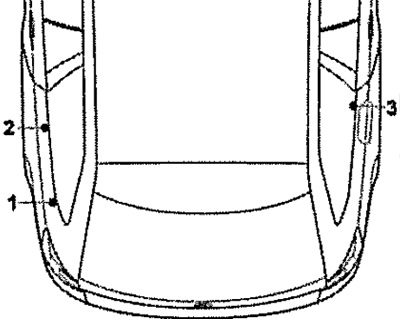

Преглед на заземените връзки в багажното отделение (Combi)
1. Заземяване в багажното отделение, ляво -50-
2. Заземяване на C-колона, лява -61-
3. Заземена точка на C-колона, дясно -62-

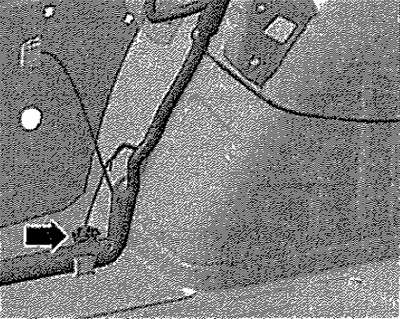

50. Заземяване в багажното отделение отляво -стрелка-; въртящ момент на затягане: 9 Nm
61. Точка за заземяване на С-колона отляво -стрелка-; въртящ момент на затягане: 9 Nm
62. Точка за заземяване на С-колона вдясно -стрелка-; въртящ момент на затягане: 9 Nm
