Цилиндры 1, 3, 4

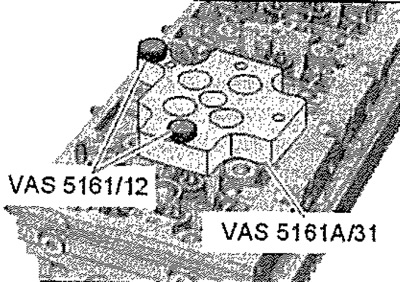

Установить на ГБЦ направляющую пластину -VAS 5161А/31-. Надпись -А- указывает в сторону турбонагнетателя. Надпись -Е-указывает в сторону впускного коллектора. Закрепить направляющую пластину винтами с накатанными головками -VAS 5161/12-отруки. Расположить винты с накатанными головками, как показано на рисунке.
Цилиндр 2

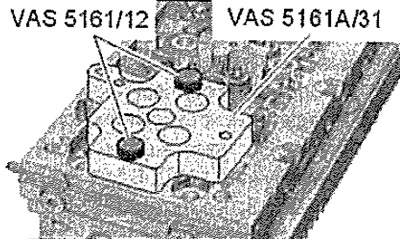

Установить на ГБЦ направляющую пластину -VAS 5161 А/31-. Надпись -А- указывает в сторону турбонагнетателя. Надпись -Е-указывает в сторону впускного коллектора. Закрепить направляющую пластину винтами с накатанными головками -VAS 5161/12-от руки. Расположить винты с накатанными головками, как показано на рисунке.
Продолжение для всех цилиндров

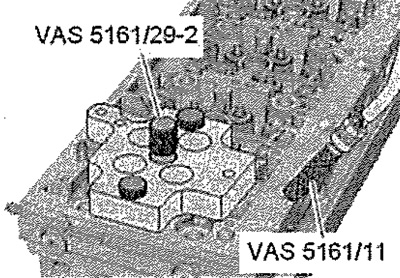

Ввернуть в направляющую пластину уплотняющий штырь -VAS 5161/29-2-. От руки ввернуть переходник -VAS 5161 /11- в резьбу под соответствующую свечу накаливания.

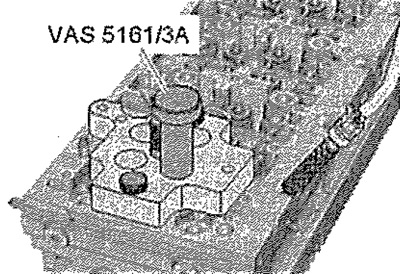

Вставить в направляющую пластину выколотку -VAS 5161/ЗА- и постучать по ней пластмассовым молотком, чтобы ослабить посадку сухарей клапана.

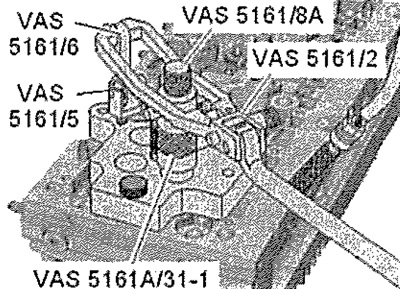

Ввернуть в направляющую пластину кронштейн -VAS 5161/6- с вилкой -VAS 5161/5-. Вставить в направляющую пластину монтажный патрон -VAS 5161/8- с установленной на него втулкой -VAS 5161 А/31-1-. Подсоединить переходник через обычный адаптер к источнику сжатого воздуха и подать постоянное давление. Минимальное давление: 0,6 МПа (6 бар) избыточное давление. Зацепить нажимной рычаг -VAS 5161/2- за переставной упор и отжать монтажный патрон вниз.

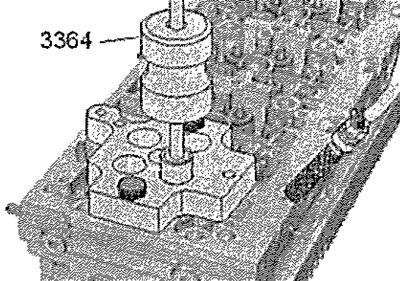

Одновременно поворачивать по часовой стрелке установленный в монтажном патроне шток до тех пор, пока расположенная на его конце вилка не войдёт в зазоры между сухарями. Попеременно поворачивать шток то в одну, то в другую сторону - сухари будут отжаты друг от друга и зафиксируются в патроне. Отпустить нажимной рычаг. Снять монтажный патрон с втулкой. Снять пружину клапана с тарелкой. С помощью съёмника -3364- снять маслосъёмный колпачок.
Внимание! Опасность повреждения при установке маслосъёмных колпачков. Надеть на стержень клапана пластмассовую втулку -А-, прилагаемую к новому маслосъёмному колпачку -В-.

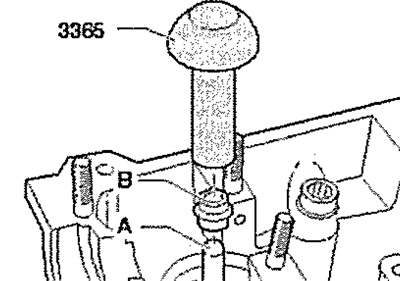

Слегка смазать рабочую кромку маслосъёмного колпачка маслом. Надеть маслосъёмный колпачок на пластмассовую втулку. Осторожно напрессовать маслосъёмный колпачок на направляющую втулку клапана с помощью оправки -3365-. Снять пластмассовую втулку.

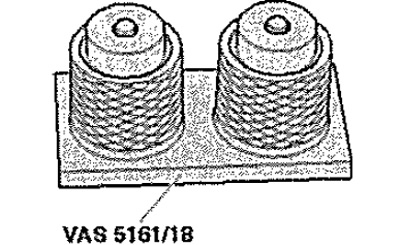

Если сухари клапана были извлечены из монтажного патрона, то сначала их необходимо вставить в приспособление -VAS 5161/18-. Большим диаметром сухари клапана должны быть направлены вверх. Вставить пружину клапана с тарелкой. Надавить монтажным патроном сверху на монтажное приспособление и захватить сухари клапана.
Снова вставить монтажный патрон в направляющую пластину -VAS 5161 А/31-. Прижать рычаг и, поворачивая шток монтажного патрона то в одну сторону, то в другую, вставить сухари на место, Отпустить нажимной рычаг при всё ещё вытянутом штоке. Повторить операцию на каждом клапане.
Установка
Установка в обратном порядке. Проверить, чтобы все роликовые рычаги клапанов правильно прилегали к концам стержней и гидрокомпенсаторам. Установить корпус распредвалов. Установка свечей накаливания.
