Указание: При проведении работ установить на свои места все теплозащитные манжеты.

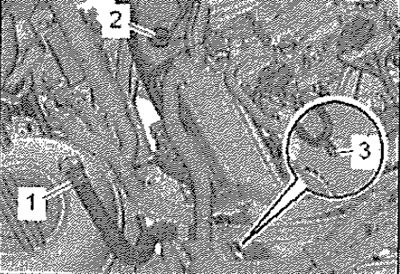

Снять верхний кожух двигателя. Вывернуть датчик температуры ОГ 3 «С495» -поз. 2- с помощью инструмента из комплекта инструментов 17 мм «Т10395» и подходящей торцевой головки. Выкрутить винт «3», высвободить и отжать в сторону трубопровод. -Позицию 1- игнорировать.

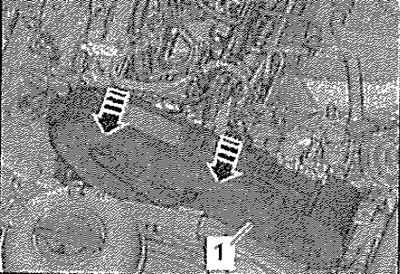

Разблокировать фиксаторы «стрелки», отцепить и отжать в правую сторону верхнюю часть кожуха зубчатого ремня «1». Снять форсунки.

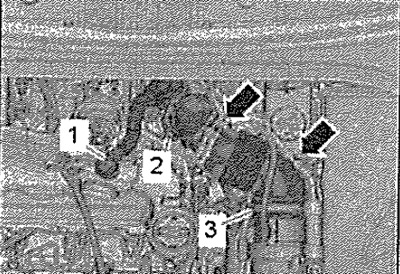

Отсоединить шланг «1» системы вентиляции картера от крышки ГБЦ, нажав на фиксаторы шланга. Освободить вакуумные шланги «стрелки» на воздушном патрубке. Ослабить хомут «3», отсоединить воздуховод от массового расходомера воздуха «G70». Выкрутить винт-2-, отвести воздуховод со штуцером впускного коллектора назад и отсоединить от турбонагнетателя.

Для а/м с буквенным обозначением двигателя CLHA, CLHB, CKFB, CKFC, CRVC, CUPA

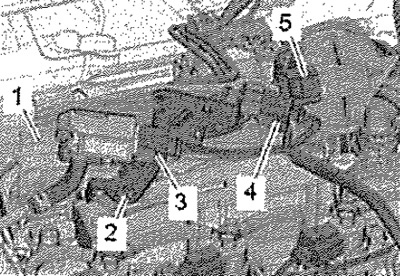

Раскрыть теплозащитный экран «1». Отсоединить электрические разъёмы -3, 4, 5- и вывесить жгут проводов. Выкрутить винт «2» и отложить кронштейн с датчиком разности давлений «С505» назад.

Для а/м с буквенным обозначением двигателя CRKB

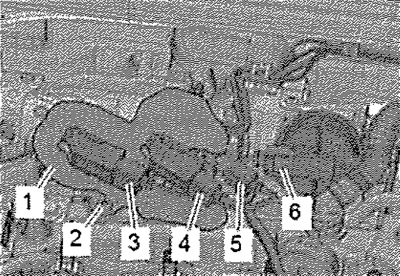

Раскрыть теплозащитный экран «1». Отсоединить электрические разъёмы -3,5,6- и высвободить жгут проводов. Выкрутить винт «2». Отсоединить разъём «4».

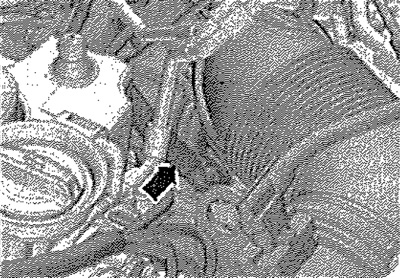

Отсоединить и отложить вакуумный шланг «стрелка» в сторону. Снять держатель с датчиком разности давлений и отложить назад.

Все

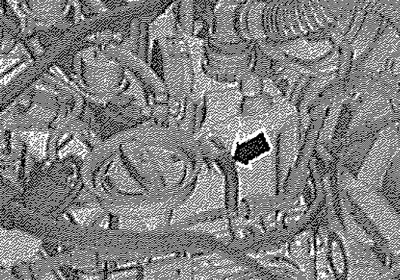

Отсоединить вакуумный шланг «стрелка».

Ослабить и выкрутить болты крышки ГБЦ в последовательности Снять крышку ГВЦ.
Установка
Установка в обратном порядке.
Указание: Заменить уплотнительное кольцо. Прокладку крышки ГБЦ и болты крепления ГБЦ при повреждении или негерметичности заменить.
Подсоединить вакуумный шланг.
