Указание: В резьбовых отверстиях болтов крепления ГБЦ, находящихся в блоке цилиндров, не должно быть масла или ОЖ. Заменить винты ГБЦ. Самостопорящиеся гайки повторно не использовать. Заменить винты, затягиваемые на определённый угол. Заменить манжетные уплотнения и прокладки. Вынимать из упаковки новую прокладку ГБЦ непосредственно перед установкой. С прокладкой обращаться очень осторожно.. Повреждения слоя силиконового герметика или завальцовки краёв прокладки могут привести к негерметичности. При установке ГБЦ из обменного фонда с установленными распределительными валами следует затем смазать поверхности трения роликовых коромысел и поверхности кулачков распредвалов. Для крепления всех соединений шлангов использовать оригинальные пружинные хомуты, аналогичные устанавливаемым на заводе. Чтобы удостовериться в том, что при запуске двигателя ни один клапан не придёт в соприкосновение с днищем поршня, осторожно провернуть коленвал на менее чем на 2 оборота.
Обратить внимание на то, чтобы при очистке ГБЦ и блока цилиндров в цилиндры или в масляные каналы/каналы ОЖ не попали посторонние предметы. Осторожно удалить все остатки герметика с ГБЦ и блока цилиндров с помощью химического растворителя герметиков. Перед установкой ГБЦ снять фиксатор коленвала «Т10490». Провернув коленвал в направлении, противоположном рабочему, установить его в такое положение, чтобы поршни находились примерно на одном уровне от "ВМТ", Если в блоке цилиндров нет втулок для центрирования блока цилиндров и ГБЦ, то установить их. При этом обращать внимание на маркировку прокладки.
Указание: При замене ГБЦ или прокладки ГБЦ использовать новую прокладку с тем же количеством отверстий, что и у старой. После замены деталей шатунно-поршневой группы подобрать соответствующую прокладку ГБЦ, измерив выступание поршней в "ВМТ".

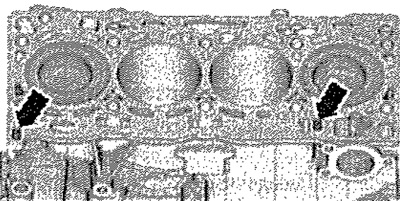

Надеть прокладку ГБЦ на центровочные втулки «стрелки» в блоке цилиндров, Монтажное положение прокладки блока цилиндров: сторона с меткой "oben" или номером детали к ГБЦ.
Установить ГБЦ, Вставить и затянуть винты крепления ГБЦ.
Указание: Дотягивать болты крепления ГБЦ после проведения ремонта не требуется.
Поворачивать коленвал в рабочем направлении до тех пор, пока штифт «стрелка» блокиратора коленвала «Т10490» не войдёт, в ходе вращения, в отверстие в крышке коленвала. Установить зубчатый ремень (отрегулировать фазы газораспределения).
Информация опубликована на веб-сайте: SKODABOOK
Установка в обратном порядке. Установить модуль нейтрализации ОГ. Установить приёмную трубу. Установить левые патрубки ОЖ. Установить задний патрубок ОЖ. Снять передний верхний патрубок ОЖ. Заменить моторное масло. Заменить ОЖ.
