Внимание! Спазвайте общите предпазни мерки при работа с пиротехнически модули на въздушни възглавници, обтегачи на предпазните колани и устройства за изключване на акумулатора. Спазвайте специалните инструкции за въздушните възглавници за шофьора и предния пътник. Електростатичният разряд може да доведе до отваряне на въздушни възглавници. Ето защо, преди да изключите проводниците за активиране и заземяване, трябва да премахнете всеки електростатичен заряд от себе си. За да направите това, можете например да докоснете тялото или палеца на ключалката на вратата с ръка.

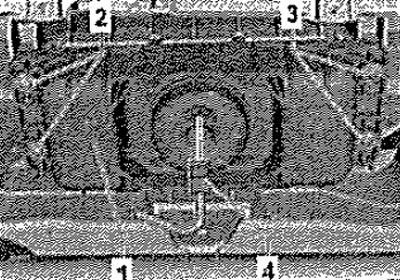

Разкачете клемите на акумулатора. Отстранете жабката от страната на предния пътник от арматурното табло заедно със скобата. Разкачете конектора "4" на щипка 1 на предната въздушна възглавница за пътника.
 |
 |
За да направите това, отключете ключалката "2" с малка отвертка "стрелка" и изключете конектора "1".
Отстранете винтовете "2" (7 Nm) и "3" (7 Nm). Отстранете модула на предната въздушна възглавница "1" надолу.
Внимателно! Поставете модула на въздушната възглавница с меката страна нагоре.
Монтиране
Монтаж в обратен ред.
Забележка: Проверете дали конекторът е здраво свързан и се заключва на място със звуково щракване. Уверете се, че проводниците не са прищипани никъде.
Свържете конектор "1" към щипка на въздушната възглавница "стрелка a". Натиснете ключалката "2" на съединителя по посока на "стрелка B", като по този начин съединителят се спира и едновременно с това се фиксира в пиропатрона.
Забележка: Преди да завиете винтовете, не забравяйте да почистите резбите на самите винтове и техните гайки в предния панел.
Включете запалването. Свържете клемите на батерията.
Премахване и монтиране на превключвател с ключалка за деактивиране на предната въздушна възглавница за пътника
(Материалът е достъпен на уебсайта: SKODABOOK)
Внимание! Когато работите с въздушни възглавници, спазвайте общите правила за безопасност при работа с пиротехнически модули на въздушни възглавници, обтегачи на предпазните колани и устройства за изключване на акумулатора.
Изключете запалването. Отстранете жабката от страната на предния пътник от арматурното табло заедно със скобата. Натиснете ключалката "1" по посока на "стрелката", за да отключите конектора. Изключете конектора "2". Отключете пружинните ключалки "3" и "5". Натиснете превключвателя "4" извън корпуса.
Монтиране
Забележка: Проверете дали конекторът е здраво свързан и се заключва на място със звуково щракване. Уверете се, че проводниците не са прищипани никъде.
Проверете дали превключвателят е заключен в корпуса със звуково щракване.
