Демонтиране и монтиране на горната въздушна възглавница с щифта на горната въздушна възглавница на водача (Skoda Octavia 5E)

Внимание! Когато работите с въздушни възглавници, спазвайте общите правила за безопасност при работа с пиротехнически модули на въздушни възглавници, обтегачи на предпазните колани и устройства за изключване на акумулатора.

Отстранете горната част на облицовката на колоните A, B и C. Отстранете таванния панел (просто по-ниско). Разкачете скобите от тялото "1", "2", "3", "4" и "5" горни планки за монтиране на въздушна възглавница. За да направите това, поставете например устройство "VAS1978/17" "лъжица" "стрелка", докато спре в отвора "A", както е показано на фигурата. В същото време отстранете лявата половина на фиксатора от тялото. Отстранете устройството "VAS1978/17", като се уверите, че отключената половина на резето не щраква обратно на мястото си. Разширете устройството "VAS1978/17" на 180°. Повторете същото с отвор "B".

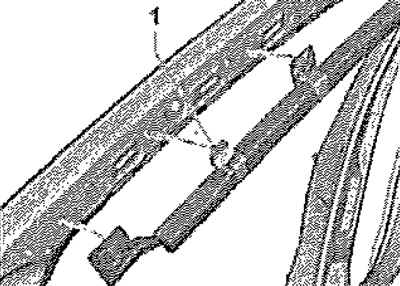

Разкачете монтажната скоба "1" от А-колоната.

Оригиналният текст се намира на skodabook.ru

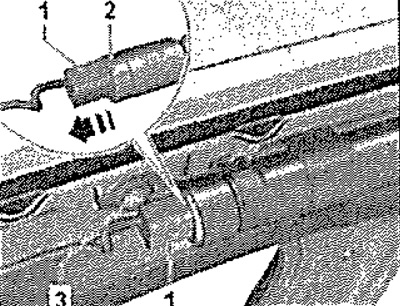

Издърпайте фиксатора и разкачете конектора "1" на горната въздушна възглавница -2 стрелка-. Отстранете винта "3" на горната въздушна възглавница.

Първо откачете горната въздушна възглавница "1" от тялото отпред и я преместете назад "стрелка B". Изключете въздушната възглавница от тялото "стрелка A" и я извадете.

Монтиране

Първо закачете горната въздушна възглавница "1" към тялото отзад "стрелка A", след което я преместете напред. Прикрепете горната въздушна възглавница към тялото отпред "стрелка B". Закрепете горната въздушна възглавница с винт "1".

Завъртете крайната задна закопчалка "1" на 90° надолу "стрелка" и я натиснете в тялото на останалите закопчалки на горната въздушна възглавница, докато чуете щракване, започвайки от газовия генератор и движейки се напред и назад. Издърпайте, за да проверите дали крепежните елементи са правилно захванати. Свържете конектора към горния щифт на въздушната възглавница. За да направите това, натиснете ключалката: след това конекторът се спира и едновременно се фиксира в пиропатрона. Проверете дали заключващата лента се вижда по цялата си дължина и се движи право. Това ще гарантира, че въздушната възглавница няма да се усуче. Монтаж в обратен ред. Включете запалването.
