Забележка: В зависимост от оборудването, позициите на отделните възли и приставките за маркучи може да се различават от показаните на илюстрациите. Демонтажът се извършва по същия начин.

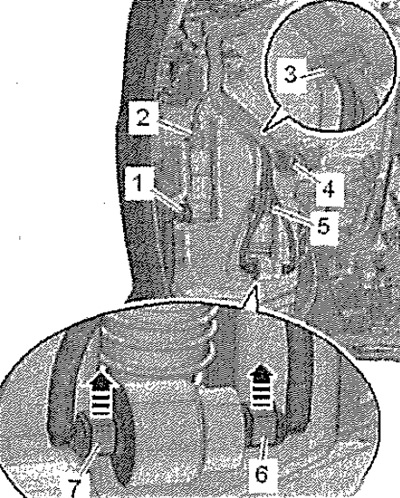

Изключете запалването и всички електрически консуматори. Свалете облицовката на предния ляв калник. Изключете конекторите от помпите за миене на предното стъкло -5-, фаровете -2- и сензора за нивото на течността за миене -4-. Освободете кабелния сноп -3-. За да отключите, завъртете предпазните скоби на фитингите на маркучите -7- (черна маркировка - измиване на предното стъкло) и -6- (бяла маркировка - шайба на задното стъкло) и разкачете фитингите от помпата за миене. Съберете изтичащата течност за измиване в подходящ съд. Отключете маркуча за миене на фаровете -1- чрез натискане на фиксатора и го извадете. Ако е необходимо, избутайте помпата на шайбата от гумената опора на резервоара на шайбата. Свалете предната броня. Свалете левия фар.

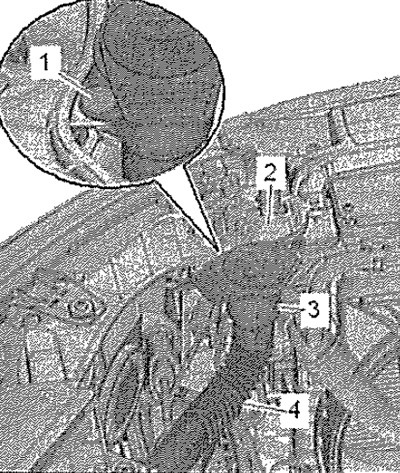

Свалете дистанционната скоба -1- и плъзнете отвора за пълнене -3- с тръбата за пълнене -4- извън опората -2-.

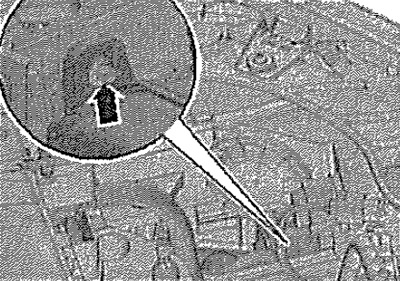

Развийте гайката -стрелка- (8 Nm).

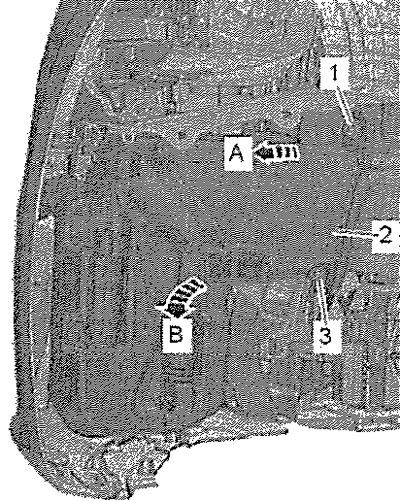

Развийте гайките -1- и -3- (8 Nm). Издърпайте резервоара -2- от болтовете -стрелка A- и спуснете надолу -стрелка B-.
Инсталиране
Монтаж в обратен ред. Маркучите с колена трябва да захващат звуково във фитингите на помпите за миене. След приключване на монтажните работи изпуснете въздуха от системата за миене на фаровете.
