Горен цилиндър на съединител — премахване и монтиране (Skoda Rapid NH1)

Премахване

1. Отстранете скобата с главния хидравличен цилиндър за освобождаване на съединителя.

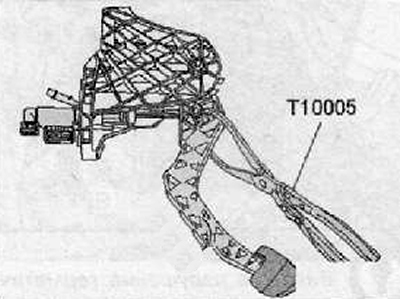

2. Отключете педала на съединителя от главния цилиндър на усилвателя за управление на съединителя с помощта на клещи T10005, както е показано на фигурата по-долу.

3. Отстранете главния цилиндър за освобождаване на съединителя от скобата.

Монтиране

1. Поставете главния цилиндър на усилвателя на съединителя в скобата.

(Данни, копирани от портала: «SkodaBook.ru»)

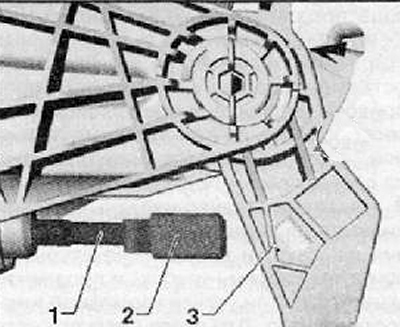

2. Трябва да има закопчалка (2) на контролния прът (1), както е показано на фигурата по-долу.

3. Натиснете закопчалката (2), докато щракне на място във вдлъбнатината на педала на съединителя (3), както е показано на фигурата по-долу.

4. Монтирайте скобата с главния цилиндър на хидравличното задвижване на съединителя.
