Указание: Чтобы упростить процесс сборки на производственных заводах, нижняя часть кожуха зубчатого ремня снабжена направляющей, захватывающей крышку коленвала. Для снятия нижней части кожуха зубчатого ремня при установленном кронштейне опоры двигателя, эта направляющая кожуха зубчатого ремня должна быть сломана. Учитывать различные модификации а/м!
Снять шкив коленвала для поликлинового ремня.
Внимание! Опасность повреждения двигателя при повреждении зубчатого ремня. Следующую операцию проводить очень тщательно!

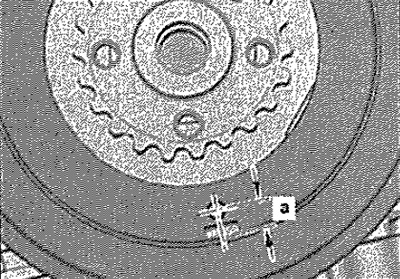

В кожухе зубчатого ремня снятой с производства серии сделать отверстие следующих размеров: размер -а- = 10 мм, диаметр = 8 мм. Ввести в отверстие отвёртку и движением назад выломать направляющий выступ кожуха зубчатого ремня.

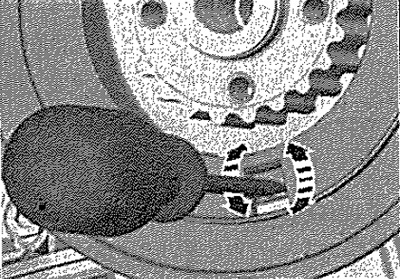

В кожухе зубчатого ремня нового образца вставить отвёртку в шлиц направляющего выступа. Вращая отвёртку в -направлении стрелки-, выломать направляющий выступ.

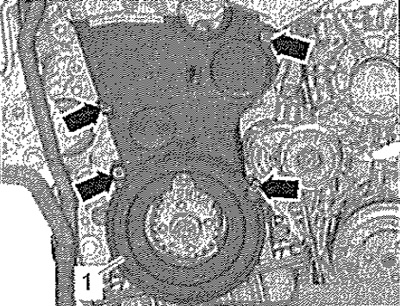

Выкрутить винты -стрелки-. Нижнюю часть кожуха зубчатого ремня -1- отцепить движением вверх и снять.
Установка
Установка в обратном порядке.

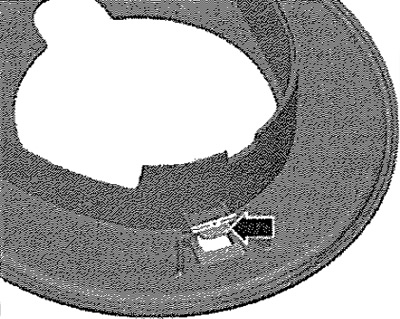

Указание: Если будет устанавливаться новый кожух зубчатого ремня, то необходимо удалить направляющий выступ -стрелка- до установки.

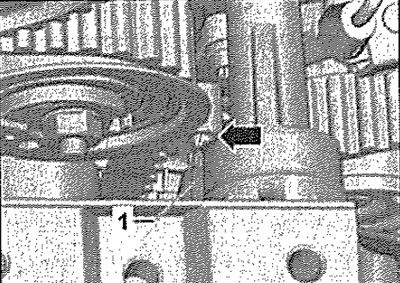

Установить кожух зубчатого ремня с учетом положения центрирующего штифта -стрелка-.
