Забележка: В зависимост от варианта на модела, монтажните части може леко да се различават.

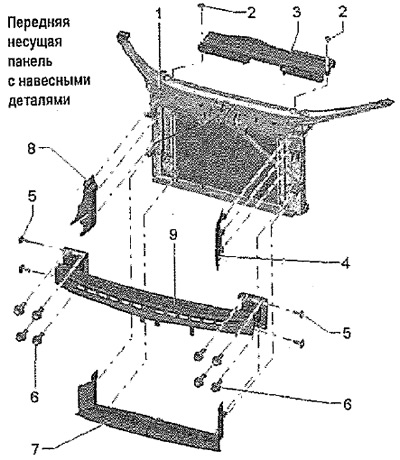

1. Преден опорен панел с висящи части
2. Винт: Момент на затягане - 2,5 Nm
3. Въздуховод
4. Въздуховод
5. Винт: Момент на затягане: 8 Nm
6. Винт: Момент на затягане: 55 Nm
7. Въздуховод
8. Въздуховод
9. Греда на бронята

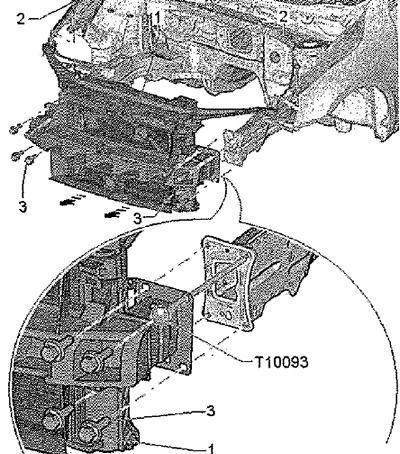

Обслужваща позиция
Приведете в позиция за поддръжка:
Свалете предната броня. Свалете предния фар. Изключете кабела от предния опорен панел. Разкачете гърлото на резервоара за миене на предното стъкло от предния опорен панел. Разкачете тръбите на климатика от предния опорен панел (отива към изпарителя). Отстранете въздуховода (в зависимост от двигателя). Отстранете винтовете "3" от левия и десния странични елементи. Поставете направляващи пръти "T10093" в левия и десния странични елементи. Отстранете горните винтове "2". Предният опорен панел "1" може да се движи по направляващите пръти "T10093" приблизително 10 cm напред от "стрелката".
Забележка: Когато отстранявате предния опорен панел, внимавайте да не повредите електрически проводници или други комуникации.
Монтиране
Монтаж в обратен ред.
Забележка: Маркучите и тръбите не трябва да бъдат притискани.
