Превозни средства с датчик за височина на возене -G76-
Изключете конектора -1-. Освободете винтовете -2-. Отстранете датчика за ниво на превозното средство -G76- -3- от напречната връзка.
Всички

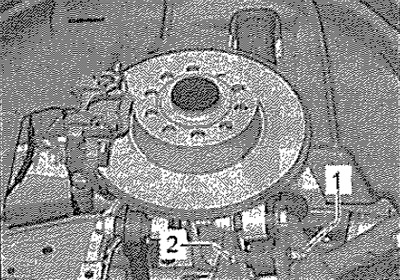

Отстранете винтовите пружини. Развийте гайката -1- от двете страни и извадете болта -2-.

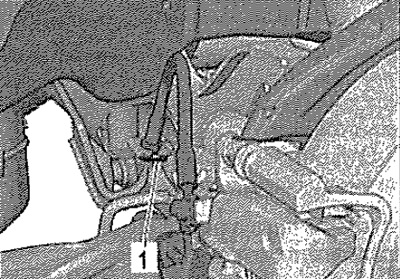

Отстранете пружинните скоби -1- от двете страни на автомобила. Освободете спирачните тръби от държачите.
Забележка. Не изключвайте спирачния тръбопровод.

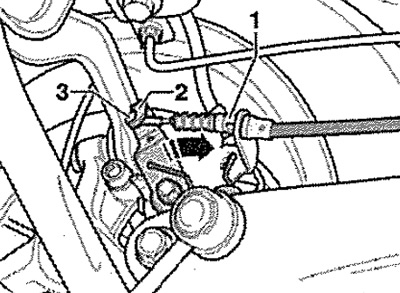

Освободете пружинната втулка -1- за кабела на ръчната спирачка от фиксатора на спирачния апарат. Натиснете лоста на спирачния апарат -2- по посока на стрелката- и откачете кабела на ръчната спирачка -3-.

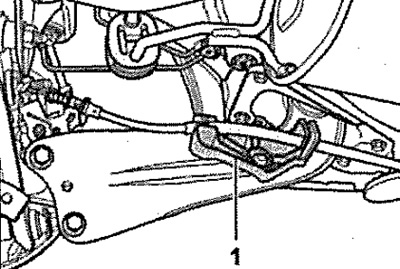

Освободете кабела на ръчната спирачка от фиксатора -1- и го извадете от направляващата тръба. Свалете спирачния апарат и го закрепете с тел, за да не натоварва и повреди спирачния маркуч с тежестта си. Разкачете задвижващия вал на задната ос от задната крайна предавка. Свалете задния ауспух.

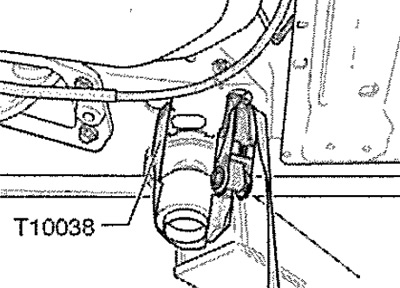

Осигурете превозното средство за повдигане с ремъци -T10038-.

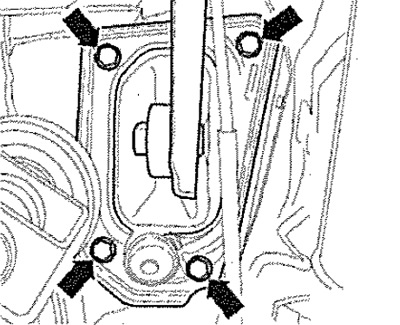

Фиксирайте позицията на подрамката. Преди да извадите, маркирайте позицията на опората. Отстранете болтовете -стрелки-. Внимателно спуснете подрамката на не повече от 20 мм. Разединител за съединител Haldex. Внимателно спуснете подрамката още 30 мм.
Забележка: При спускане се уверете, че спирачните тръбопроводи, електрическите кабели и щифтовете могат свободно да провиснат спрямо карданния вал.

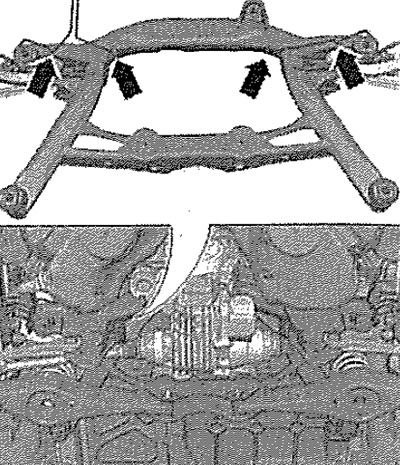

Откачете спирачните тръбопроводи от двете страни -стрелки-.
Забележка: щипките се счупват, когато спирачният тръбопровод е разкачен и трябва да се смени.
Спуснете подрамката.
Инсталиране на модула на подрамката с инсталираните на него възли
Монтаж в обратен ред. Проверете подравняването на колелата.
