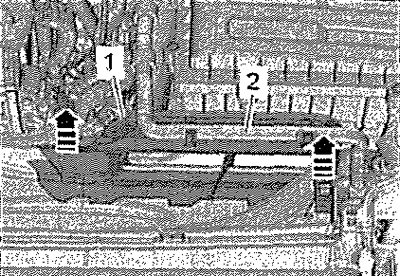

Освободете маркуча за охлаждаща течност "2". Отключете ключалките "стрелка" и отстранете горната част на въздуховода "1".

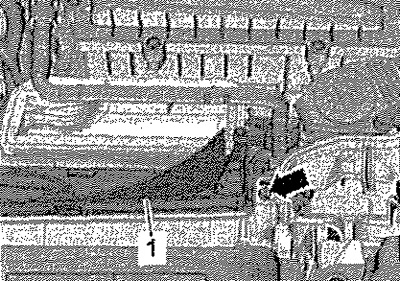

Развийте винта "стрелка" отляво и отдясно. Разкачете долната част на въздуховода "1" от крепежните елементи и го отстранете.
Повдигнете скобата "стрелка" и откачете горния десен маркуч на охлаждащата течност от радиатора.

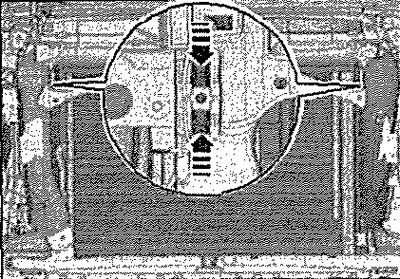

Едновременно натиснете двата крепежни елемента "стрелка" на опората на радиатора, например с отвертки, и отстранете опората от крепежните елементи от двете страни. Наклонете радиатора към купето.

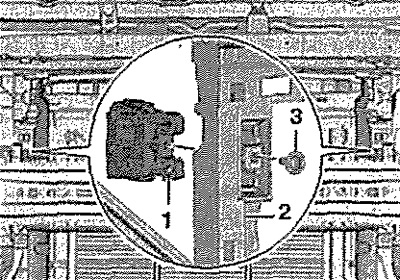

Забележка: Ако стойката се счупи, опората на радиатора "1" не трябва да се сменя. Фиксаторът може да се смени със специален винт "3".

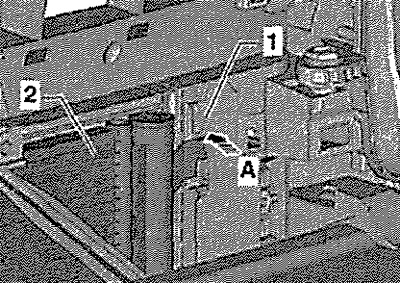

Отключете ключалките отдясно и отляво на радиатора "1" "стрелка A" и повдигнете кондензатора. Натиснете радиатора надолу, докато долната опора се компресира и окачете кондензатора "2" от радиатора "1". Завържете кондензатора към предния опорен панел. Свалете радиатора заедно с междинния охладител от колата.

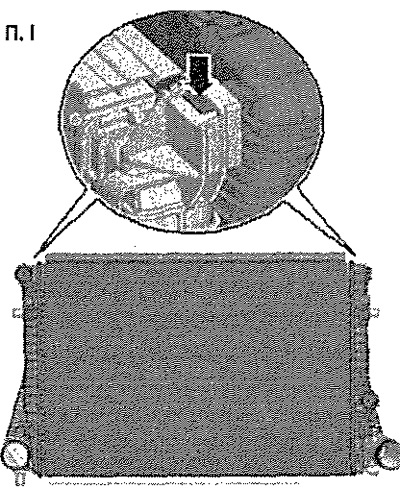

Натиснете едновременно стрелката на скобите на радиатора отляво и отдясно и отстранете радиаторите за охлаждане на двигателя от радиатора за охлаждане на междинния охладител. Закрепете радиатора на междинния охладител.
Монтиране
Монтаж в обратен ред.
Бележка: Когато са сглобени правилно, ребрата на радиатора, кондензатора или междинния охладител може да са леко вдлъбнати. Това не е повреда. Не е необходимо да се сменят радиатори, кондензатори или междинни охладители поради такива малки вдлъбнатини. Затегнете уплътнителните пръстени. След смяна на радиатора е необходимо да смените цялата охлаждаща течност.
Монтирайте предната броня. Инсталирайте капака на вентилатора. Напълнете с охлаждаща течност.
