Съдържание: За автомобили с предно предаване ⬇ Автомобил с автономно отопление ⬇ Всички ⬇ Всички ⬇ Монтиране ⬇
За автомобили с предно предаване

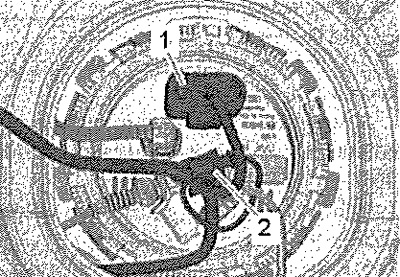

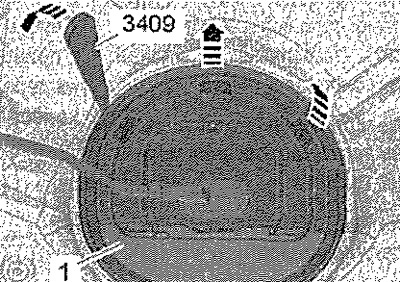

Свалете задната седалка. Отключете крепежните елементи на капака "1" на свързващия фланец от закрепването с помощта на клин -3409 "стрелки". Изключете конектора "1" от горивната помпа.
Автомобил с автономно отопление
Изключете конектора "2" на дозиращата помпа на независимия нагревател.
Всички

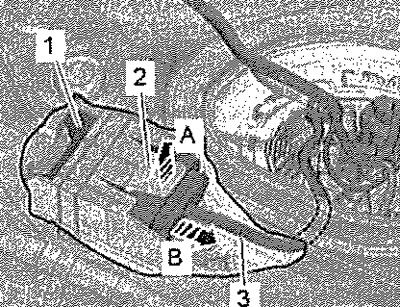

Натиснете закопчалката "2" нагоре по посока на "стрелка А", като я хванете с пръст между опорната основа на тялото и резервоара за гориво. В същото време внимателно извадете блока за управление на горивната помпа от скобата "J538" "1" чрез окабеляване "3" "стрелка B", Свалете блока за управление на горивната помпа "J538" между резервоара за гориво и поддържащата основа.

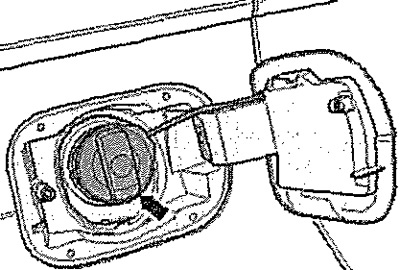

Почистете зоната около гърловината за пълнене. Развийте капачката "стрелка" на гърловината за пълнене.

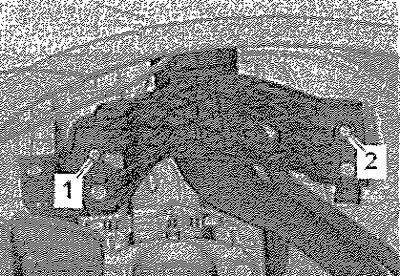

Свалете дясното задно колело. Отстранете обшивката на задния десен калник. Развийте винтовете -1 и 2-, закрепващи гърловината на резервоара за гориво.

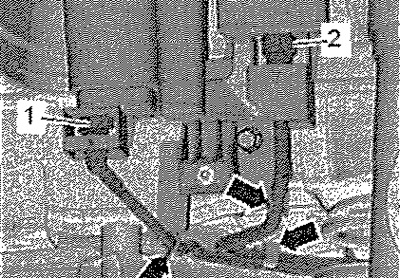

Откачете вентилационните маркучи -1 и 2- на адсорбера. Изключете вентилационните маркучи от закрепващите елементи на скобата "стрела".

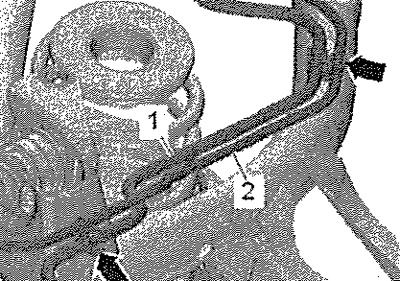

Изключете вентилационните маркучи -1 и 2- от закрепващите елементи на скобата "стрелка". Свалете задния ауспух.
Всички

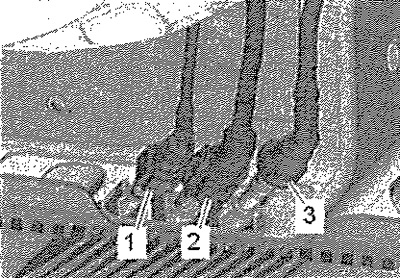

Изключете вентилационния маркуч "3" и горивопровода "2".
(Вижте оригинала на уебсайта www.SKODABOOK.ru)
Забележка: При превозни средства с независим или допълнителен нагревател ще е необходимо също да изключите горивопровода "1" на дозиращата помпа "V54".
Внимание! Резервоарът за гориво е тежък, което крие опасност от инцидент. Резервоарът за гориво трябва да е празен, когато се сваля. Преди да премахнете, маркирайте позицията за монтаж на монтажната скоба.

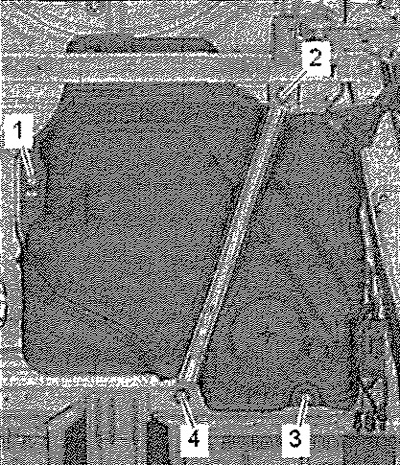

Развийте закрепващия винт "4". Отстранете скобата на изпускателната система. Развийте винта "2" и отстранете скобата.

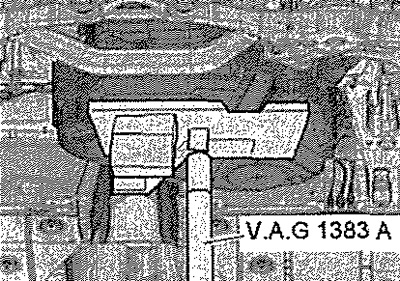

За да избегнете увисване, поставете крика за двигател и трансмисия "VAG 1383 A" под автомобила и подпрете резервоара за гориво върху него, както е показано на фигурата. Отстранете винтовете -1 и 3-.
След като наклоните правилно резервоара за гориво настрани, го спуснете. В същото време издърпайте гърловината за пълнене с помощта на втори механик.
Монтиране
Проверете двете заземяващи връзки за корозия и почистете, ако е необходимо. Проверете монтажната позиция на заземяващия проводник. С помощта на втори механик прекарайте гърловината за пълнене между задното окачване и купето. След това поставете резервоара за гориво върху повдигача на двигателя и скоростната кутия "VAG 1383 A". Монтаж в обратен ред. Вентилационните и горивните тръбопроводи трябва да бъдат положени без прегъвания. Не бъркайте захранващите и връщащите тръбопроводи (връщане - синьо, захранване - черно). Осигурете надеждно свързване на тръбопроводите. След като монтирате резервоара за гориво, проверете дали тръбите са закрепени към него.
