Внимание! Ходът на спирачния педал не трябва да се намалява от допълнителни подови настилки.
Преди монтажа смажете всички лагери с полиурейна грес -G 052142 A2-. Превключвателят на спирачната светлина "F" и превключвателят на спирачния педал "F47" са монтирани на главния спирачен цилиндър,

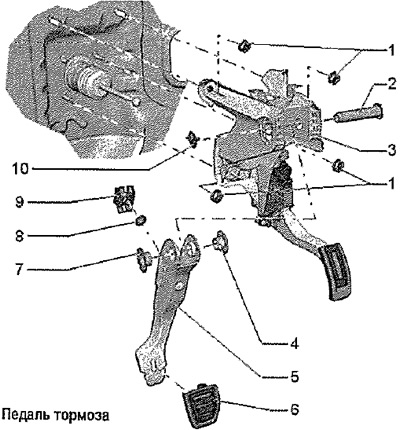

1. Гайка, самозаключваща се, 25 Nm: сменяйте след всяко отстраняване; спазвайте последователността на затягане
2. Поддържащ щифт: сменяйте след всяко отстраняване. Отстраняване: Отстранете опорната скоба; завъртете опорния щифт обратно на часовниковата стрелка, езиците на опорния щифт се отчупват. Отстранете опорния щифт.
Внимателно! Не смазвайте опорния щифт. Опорният пръст трябва да остане сух; монтажът се извършва в обратен ред. Винтът на опорния щифт трябва да се затегне с ясно чуваемо щракване.
3. Поддържаща скоба
4. Лагерна втулка. Спазвайте позицията на монтаж.
5. Педал на спирачката
6. Капачка
7. Лагерна втулка. Спазвайте позицията на монтаж
8. Лагерна вложка
9. Накрайник: за сферичната глава на тласкащия прът на усилвателя на спирачките
10. Скоба: сменяйте след всяко отстраняване

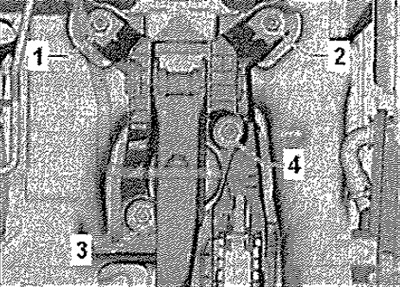

Последователност на затягане
