Sadržaj: Uklanjanje ⬇ Montaža ⬇
Uklanjanje
Napomena: DSG se skida prema dolje, odvojeno od motora.
1. Postavite ručicu mjenjača u položaj "P".
2. Uklonite gornji poklopac motora i pročistač zraka (vidi Poglavlje 4).
3. Izvadite bateriju s držačem (vidi Poglavlje 5).
4. Pomoću alata MP8-602/1 odvojite kabel izbornika od DSG-a (I naprotiv. ilustracije).

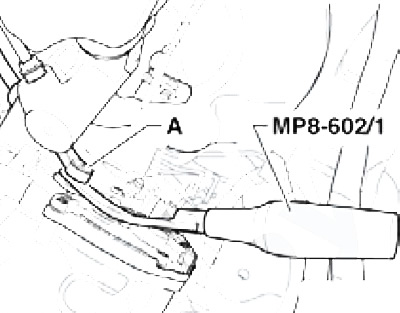

4.4 Odvajanje kabela mjenjača od mehanizma mjenjača na DSG-u
5. Uklonite sigurnosnu podlošku sa kabela izbornika u smjeru strelice (vidjeti pril. ilustracija), - kabel mora ostati u položaju za ugradnju.

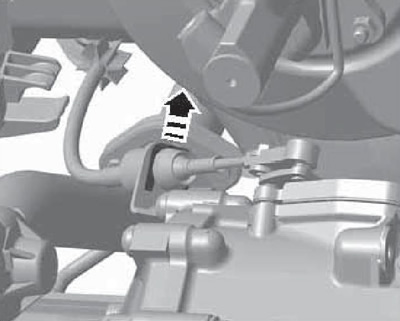

4.5 Oslobađanje kabela odabira iz držača
Napomena: Ponovna uporaba podloške za zaključavanje nije dopuštena. Nemojte savijati kabel izbornika niti ga istiskivati iz nosača u smjeru straga - kabel se uklanja iz držača prilikom uklanjanja mehanizma izbornika.
6. Uklonite žicu za uzemljenje (1 na otporu. ilustracije) od vijka DSG konzole, odvojite električno ožičenje od startera (2) (žicu i konektor, pogledajte Poglavlje 5) i odvrnite vijak startera (A). Uklonite drugi montažni vijak startera, koji nije vidljiv na slici, i uklonite starter. Uklonite pričvrsne vijke DSG-a (B). Odvojite priključak žice (3) od držača zajedno s ožičenjem (4) i odložite ih. Skinite držač (4) s DSG-a.

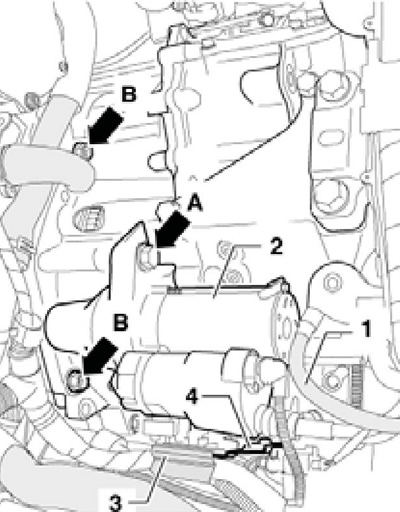

4.6 Detalji na vrhu DSG-a
7. Na nekim motorima jedan od vijaka nalazi se u otvoru za ugradnju startera - odvrnite ovaj vijak (vidjeti pril. ilustracija).

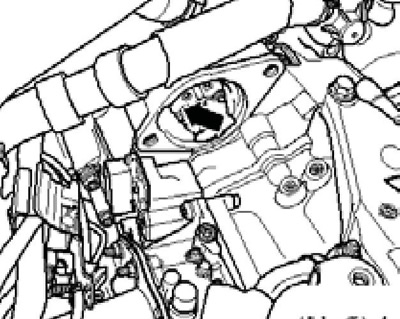

4.7 DSG pričvrsni vijak u otvoru za ugradnju startera
8. Uklonite sav statički elektricitet sa sebe i uklonite poklopac s priključka jedinice "Mechatronic" u smjeru strelice (vidjeti pril. ilustracija) i odspojite konektor.

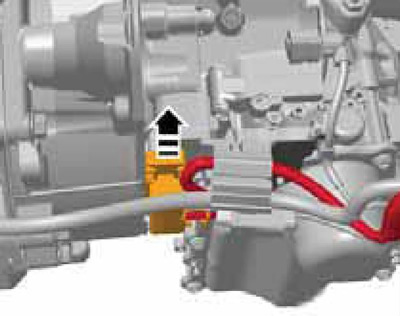

4.8 Blok konektor "Mechatronic"
9. Uklonite komade punila s gornjih rubova oba krila. Ako postoje, uklonite spojeve koji se nalaze u području ušica za podizanje motora. Uvrnite nosač T10346 u stražnji dio tri rupe u držaču baterije pomoću vijka M6 ili jednog od montažnih vijaka držača baterije (vidi ilustraciju 5.11 Poglavlje 6). Ugradite nosače MP9-200 (br. 10-222A) iza stupa haube tako da njihova peta bude postavljena u skladu sa slikom (vidjeti fusnotu): iza vijka (1) i sa strane vijka (2). Zakačite potporna vretena za T10346 nosač i za prednju lijevu ušicu za podizanje motora. Lagano rasteretite oslonce pogonskog sklopa. ne podižući ga s oslonaca.
10. Na modelima s osovinama diferencijala s klinovima (godine do 11.2008) neka pomoćnik pritisne papučicu kočnice i otpusti vijak glavčine lijevog prednjeg kotača i otpusti pričvrsne vijke prednjeg kotača. Podignite auto.
Oprez: Nakon uklanjanja vijka glavčine, nemojte spuštati vozilo tako da leži na kotačima.
11. Uklonite prednje kotače, zvučnu izolaciju ispod prostora motora i oblogu luka prednjeg lijevog kotača (vidi Poglavlje 11).
12. Uklonite crijevo za dovod zraka iz međuhladnjaka (dolje lijevo), kao i cijev za pojačani zrak.
13. Uklonite dva vijka (vidjeti pril. ilustracija) i uklonite zaštitni poklopac desnog pogonskog vratila s motora.

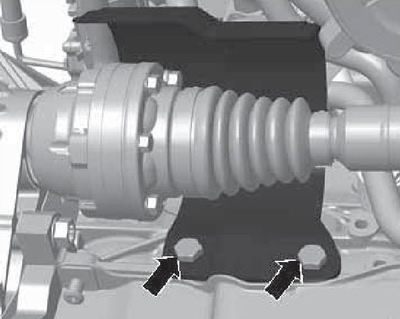

4.13 Pričvršćivanje kućišta desnog pogonskog vratila
14. Uklonite vijke (A-C u ilustraciji 5.20, 6. poglavlju) i uklonite nosač klackalice.
15. Odvojite ispušni sustav na dvostrukoj stezaljci i uklonite njegov nosač s podokvira. Zavežite ispušnu cijev.
16. Odvojite konektor senzora temperature i razine motornog ulja na dnu posude motornog ulja (vidi Poglavlje 2). Otpustite ožičenje ovog senzora iz držača.
17. Odvojite polugu stabilizatora od njezinog opružnog podupirača, učvrstite podokvir i uklonite ga zajedno s konzolom bez prijenosnika upravljača, lijeve ruke i poluge stabilizatora (vidi Poglavlje 10).
18. Ako je dostupno, uklonite senzor visine lijevog prednjeg ovjesa "G78" (vidjeti pril. ilustracija).

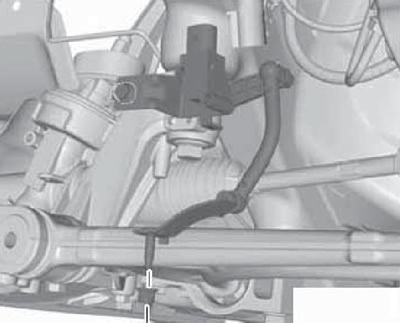

4.18 Senzor visine prednjeg ovjesa
19. Na modelima s užljebljenim vratilima diferencijala (godine do 11.2008) daj mi tri oraha (vidjeti pril. ilustracija) i odvojite kuglasti zglob od desne poluge ovjesa (vidi Poglavlje 10). Odspojite oba pogonska vratila od klinova diferencijala i uklonite lijevo pogonsko vratilo (vidi Poglavlje 8). Pričvrstite desno pogonsko vratilo što je više moguće (vidi sliku 4.20), bez oštećenja njegovog zaštitnog sloja.

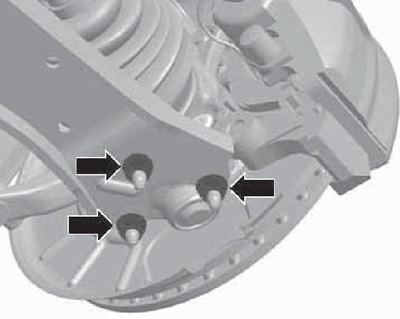

4.19 Matice za pričvršćivanje kuglastog zgloba
20. Na modulima s prirubničkim diferencijalnim vratilima (od 11.2008) odvojite pogonske osovine od njih (vidi Poglavlje 8) i zavežite ih što je dalje moguće (vidjeti pril. ilustracija), bez oštećenja zaštitnog sloja.

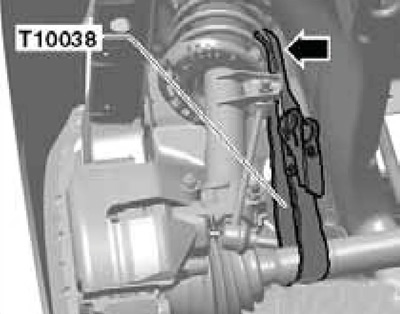

4.20 Pričvršćivanje pogonskog vratila na amortizer
21. Uklonite donje vijke koji pričvršćuju DSG na motor (vidjeti pril. ilustracija).
4.21 DSG donji pričvrsni vijci
22. Otpustite vijke (1 na otporu. ilustracije) dSG konzole otprilike jedan okret i odvrnite vijke (2).

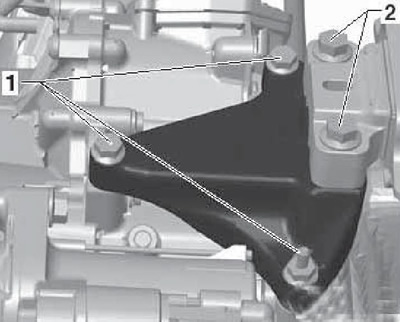

4.22 DSG potporni pričvršćivači
23. Spustite pogonsku jedinicu na vretena uređaja MP9-200 (br. 10-222A) tako da udaljenost (i naprotiv. ilustracije) bila 60-70 mm. Zatim odvrnite vijke (1 na slici 4.22) nosače konzole i uklonite ih.

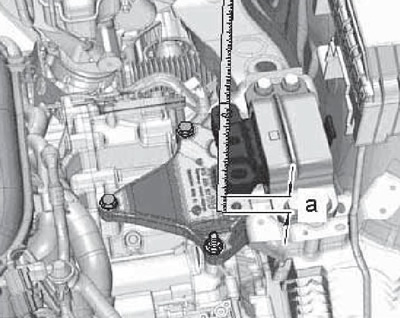

4.23 Dimenzija za spuštanje DSG-a
24. Instalirajte nosač prijenosa #3282 s pločom za podešavanje #3282/59 (vidjeti pril. ilustracija) na dizalicu mjenjača i postavite ga ispod DSG-a. Poravnajte nosač paralelno s DSG-om i zavrnite vijak br. 3282/29 u DSG. Pričvrstite DSG na nosač pomoću pojasa T10038.

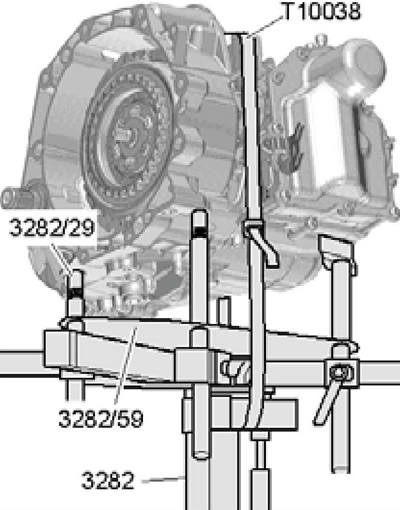

4.24 Alati za uklanjanje DSG-a
25. Uklonite preostali DSG montažni vijak (strelica B na otporniku ilustracije), odmaknite DSG od motora na čahurama za pričvršćivanje i lagano ga spustite, uklanjajući kabel izbornika iz oslonca na DSG-u. Uklonite DSG iz odjeljka motora prema dolje, pazeći da ne oštetite električne žice i crijeva.

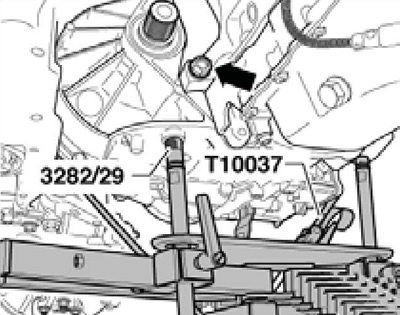

4.25 Zadnji pričvrsni vijak DSG-a
26. Ako planirate instalirati novi DSG, pomaknite zagrade na njega (vidjeti pril. ilustracija), skinuti s prednje strane skinutog DSG-a.
4.26 Nosači za DSG
27. Zamijenite igličasti ležaj u koljenastom vratilu (vidi Poglavlje 2).
Montaža
28. Instalacija se provodi obrnutim redoslijedom. Imajte na umu sljedeće značajke.
29. Ako je instaliran stari DSG, zamijenite brtvene prstene (1 na otporu. ilustracije) i pričvrsni prstenovi (2) na klinastim vratilima diferencijala.

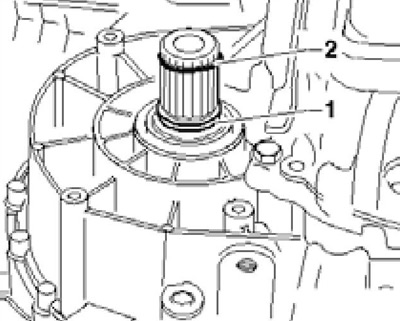

4.29 Brtveni i pričvrsni prstenovi na užljebljenom vratilu
30. Provjerite prisutnost dvije čahure za centriranje (I naprotiv. ilustracije) između motora i mjenjača. Provjerite je li međuploča ispravno postavljena. Veličina vijka također je naznačena na otporu. ilustracije. Zategnite vijke M12 snagom od 80 Nm, a vijke M10 snagom od 40 Nm.

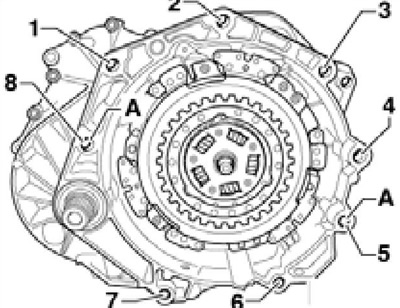

4.30 Vijci za pričvršćivanje prijenosa na motor
1, 2, 4, 5 M12x65, sa DSG strane
3 M12x50, sa DSG strane
6, 7 M10x25, strana motora
8 M12x65, strana motora
A Centrirajuće čahure
31. Mora biti moguće ručno pomicati motor i mjenjač kako bi se njihove prirubnice potpuno poravnale. Ako se motor/mjenjač ne pomiče rukom, nešto nije u redu. Podesite položaj nosača mjenjača tako da DSG i motor budu poravnati jedan s drugim, ako je potrebno, malo zakrenite radilicu.
Materijal je dostupan na web stranici [SkodaBook.ru]
32. Sile zatezanja za pričvršćivače nosača prijenosa navedene su u odjeljku "Uklanjanje i ugradnja motora" Poglavlje 2.
33. Upotrijebite novu podlošku za zaključavanje sajle izbornika (vidi sliku 4.5). Provjerite je li kabel pravilno usmjeren.
34. Na kraju, namjestite sajlu izbornika i pomoću dijagnostičkog alata primijenite osnovne postavke za DSG.
