Забележка: Всмукателният колектор и междинният охладител образуват един компонент.

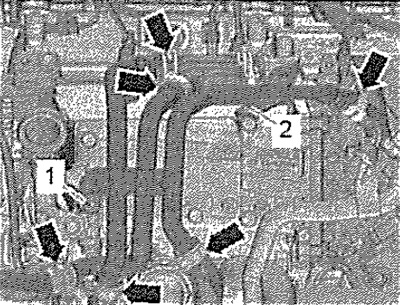

Свалете предния горен маркуч за охлаждащата течност. Отстранете тръбопровода за високо налягане. Отстранете въздушния филтър.

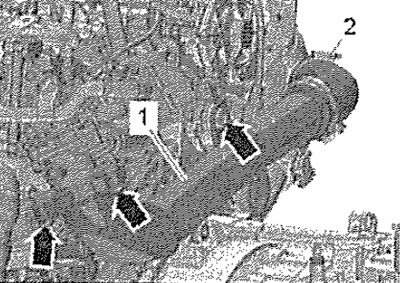

Развийте винтовете "стрелка". Разхлабете скобата "2" и отстранете въздуховода "1".

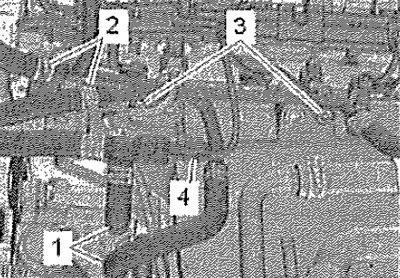

Изключете конектора "4". Разхлабете скоби -1, 2- и разкачете маркучите за гориво. Развийте винтовете "3" и поставете обратно маркучите за гориво.
[Данни, копирани от портала skodabook.ru]

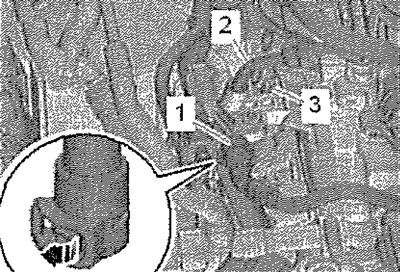

Отключете ключалката "стрелка", изключете вакуумния маркуч "1". Развийте винта "3" и отстранете вакуумния маркуч "2".
За автомобили с буквено обозначение на двигателя CRKB

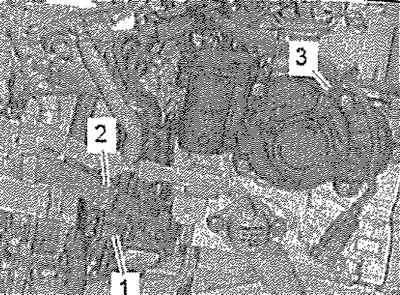

Свалете капака на вентилатора на радиатора. Изключете конектора "1". Разхлабете скобата "2".
Всички

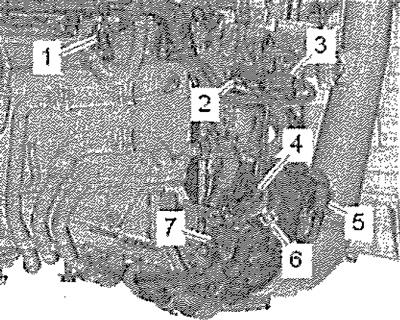

Изключете и освободете конекторите.
1. сензор за температура на въздуха за зареждане след междинен охладител -G811 -
3. Сензор за налягане при форсиране -G31-
4. Сензор за температура на входящия въздух "G42"
5. тяло на дросела "J338"

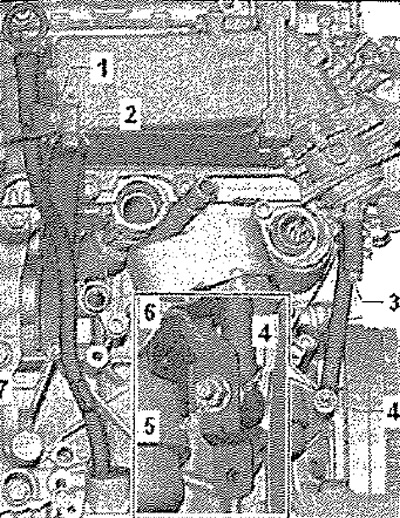

Развийте винтовете -2, 7-, отстранете маркуча за охлаждаща течност "6". Разхлабете винт "1" на направляващата тръба на масломерната пръчка. Развийте гайката "5" и отстранете скобата "6" от двойния винт "4". Отстранете винтовете -4, 7-, Отстранете винтовете -2, 3- на скобата на всмукателния колектор.

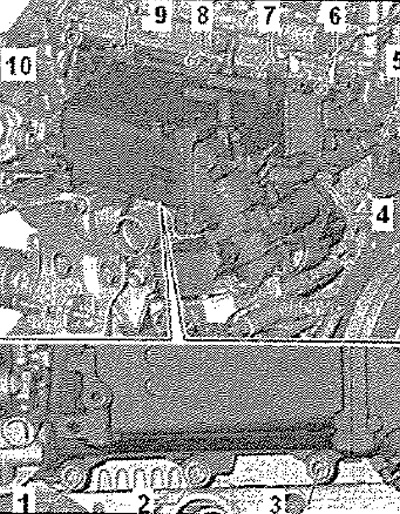

Развийте винтовете -10...1- с помощта на приставката XZN 10 "T10501" и отстранете всмукателния колектор с междинния охладител.
Монтиране
Поставете ново уплътнение на главата на цилиндъра върху монтажните щифтове
Внимание! Избягвайте да повредите свързващата повърхност на всмукателния колектор поради контакт с монтажните щифтове.
Затегнете винтовете -1...10- до посочения въртящ момент в определения ред.
Монтаж в обратен ред.
Забележка: Сменете уплътнението.
Монтирайте въздушния филтър. Монтирайте горивопровода за високо налягане. Поставете предния горен маркуч за охлаждаща течност.
