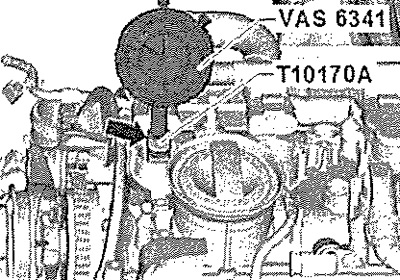

Завийте адаптера за циферблатния индикатор "T10170" или -T10170A- в отвора на свещта. Монтирайте индикатора с удължител -T10170A/1- до упор и затегнете скобата "стрелка". Бавно завъртете коляновия вал в работната посока на въртене до максималната стойност на индикатора. Когато стрелката на индикатора достигне максималната маркировка (крайна точка), буталото е в "ГМТ".
Индикация. Ако буталото е преминало TDC, коляновият вал трябва да се завърти още 2 оборота. Не въртете коляновия вал в посока обратна на работната!

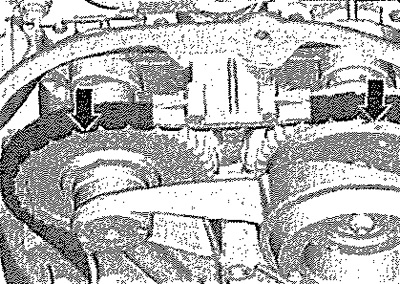

Събиране на шкиве поликлинового колан колянов вал и на етикета върху долния кожухе верига с времето колан, трябва да бъдат разположени един срещу друг на "стрелка".

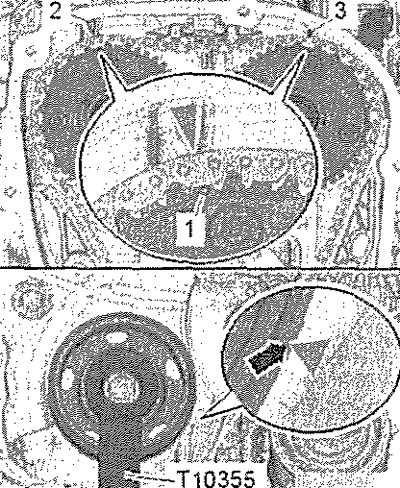

Маркировките "1" на зъбните колела на разпределителния вал трябва да са разположени срещу маркировките -2 и 3- на главата на цилиндъра.

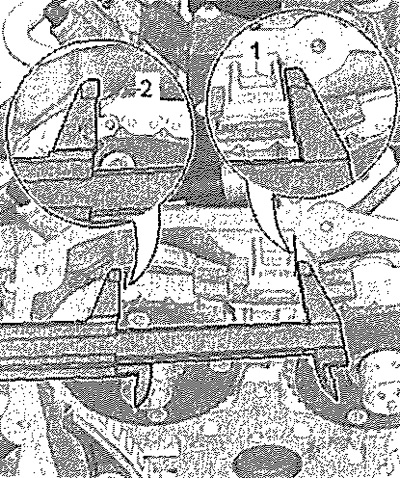

Измерете разстоянието от ръба "1" до маркировката "2" на зъбното колело на изпускателния разпределителен вал. Номинална стойност: 74...0,77 мм. Ако номиналната стойност е достигната, измерете разстоянието между маркировката на зъбното колело на изпускателния разпределителен вал -3- и маркировката на зъбното колело на всмукателния разпределителен вал "4". Номинална стойност: 124...0,127 мм.
Забележка: Преместването на един зъб означава отклонение от номиналната стойност от приблизително 6 mm. Ако се открие несъответствие, веригата за синхронизация трябва да се инсталира отново.
