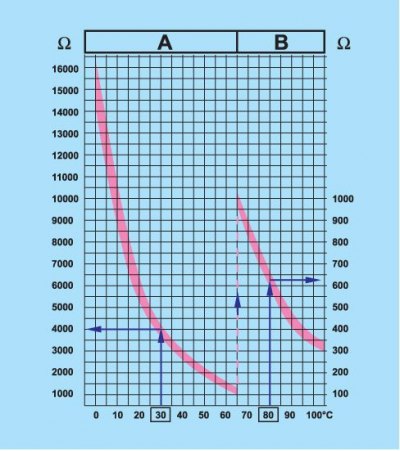

Графика на зависимостта на съпротивлението на датчика за температура на горивото от температурата на сензора
1. Изключете проводника от клемата "-" на батерията.
2. Свалете горния капак на двигателя (вижте подточка 2.1).

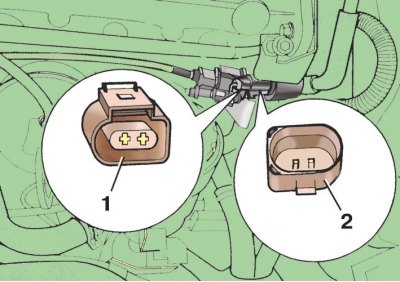

3. Изключете конектор 1 с проводници от сензора за температура на горивото 2.
4. Извадете сензора и след като свържете омметър към неговите контакти, измерете съпротивлението на сензора.
5. Загрейте сензора, като го поставите в гореща вода (температура около 80°C) и измерете съпротивлението му отново. Сравнете получените резултати с графиката (виж фиг. Графика на зависимостта на съпротивлението на датчика за температура на горивото от температурата на сензора). Например при температура 30°C съпротивлението на сензора трябва да бъде 3790–4270 Ohm, а при температура 80°C – 600–660 Ohm. Ако измереното съпротивление не отговаря на указаната стойност, сменете сензора.
