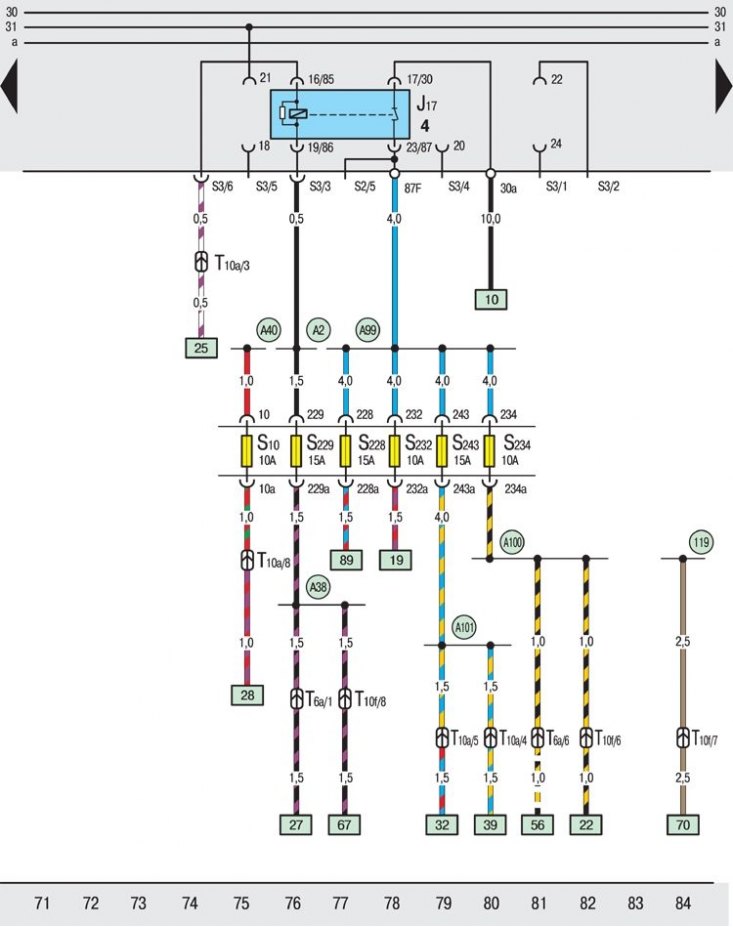

Реле на горивната помпа, кутия с предпазители
J17 – реле на горивната помпа;
T6a – шест-пинов щепсел във водоустойчив корпус (червен);
T10a – десет-пинов щепсел във водоустойчив корпус (бял);
T10f – десет-пинов щепсел в кабелния канал отляво (черен);
119 – заземяване в кабелния сноп, преден ляв;
A2 – връзка към плюсовата клема (15) в кабелния сноп зад арматурното табло;
A38 – връзка към положителна клема (15a) в кабелния сноп зад арматурното табло отляво;
A40 – връзка към положителна клема (30) в кабелния сноп зад арматурното табло отляво;
A99 – връзка (87) в кабелния сноп зад арматурното табло;
A100 - връзка (87) в кабелния сноп зад арматурното табло отляво;
A101 - връзка (87) в кабелния сноп зад арматурното табло отляво;
* – автомобили със специално оборудване
